안녕하세요 레드추파 입니다.
해당 제품은 궁금해서 써보고 싶은 마음도 있었는데
중성선 필수 제품이라 덜컥 겁이 났습니다.
그래서 열심히 공부를 하고 설치 도전을 하였습니다.
중성선을 추가하려면 2.5SQ 전선이 필요합니다. 보통 뉴트럴선은 흰색입니다.
안전을 위해 장갑, 멀티미터기, 검전기를 구비 하세요

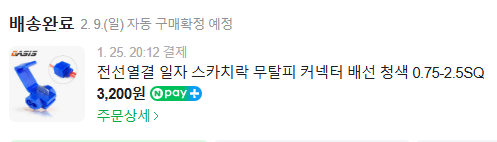

중성선 연결을 위해 커넥터 하나 있어야 합니다. 싼것도 상관 없습니다.

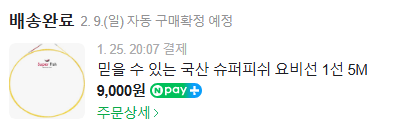

선을 하나 추가하려면 요비선이 있으면 좋은데, 없어도 가능하긴 합니다.

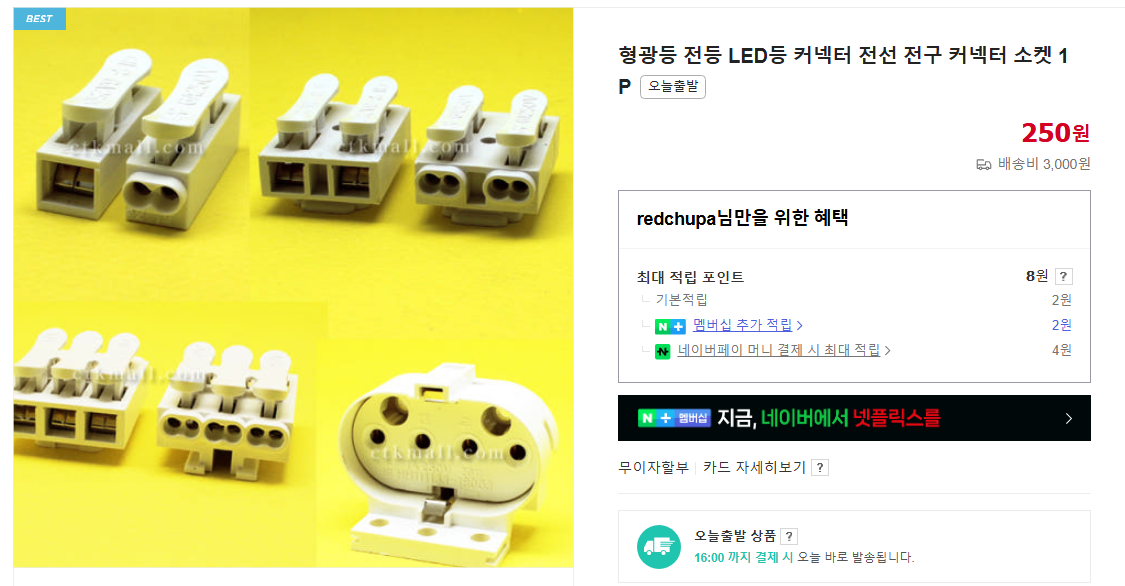

중선선 연결을 위한 커넥터

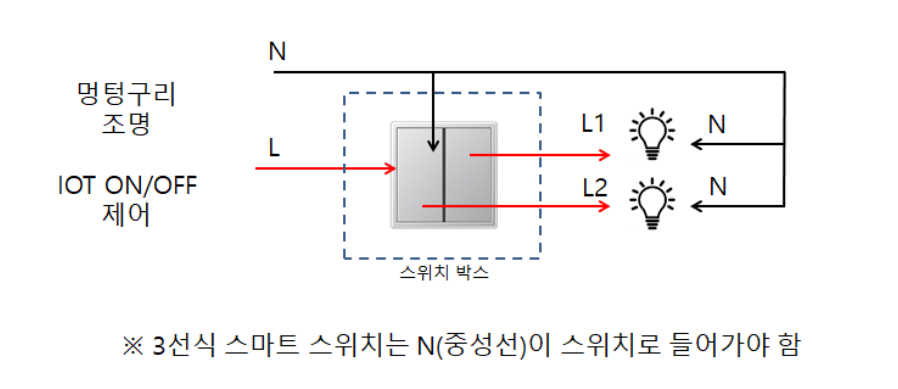

3선식 예시

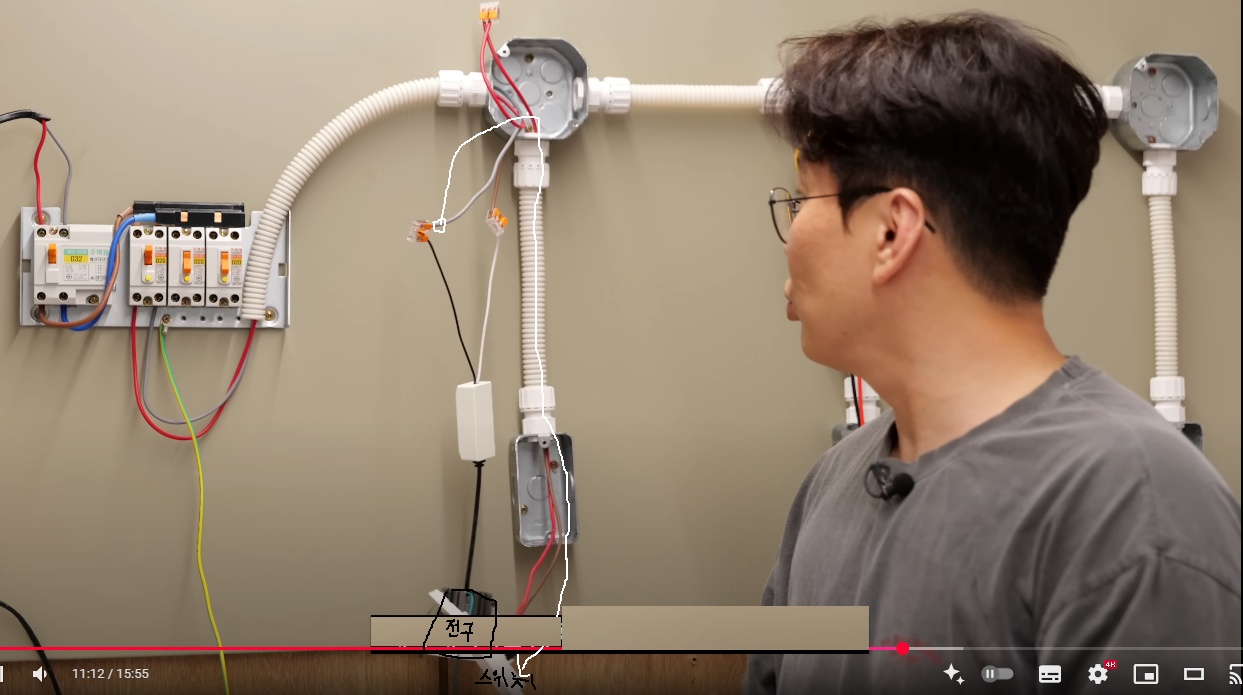

저는 머리가 나빠서 유튜브를 보면서 이해하는게 좋은데
플라베어 전실장님의 영상을 보니 이해가 되더라구요
중성선을 추가 할줄 모르시는분만 아래 영상들을 보시면 될거 같아요
자 이제, 펜을 들고 집안 구조를 그림 그릴 준비를 하고
아래 교육 영상을 시청하면서 공부하세요
위사진 보시면서 곰곰히 생각해보시면 어디에 결합을 해야되는지 이해가 되실겁니다.
영상 내용을 요약해서 알려드리자면
[ 정신 집중 하세요!! 이해하지 못한다면 절대 작업하시면 안됩니다. ]
차단기를 내리지 않고
전등을 끈상태에서(스위치가 off인상태에서)
멀티미터기를 갖다대면 어느선이 상전압(핫선,활선)인지 알수 있습니다
멀티미터기가 없을 경우에는
전등을 끈상태에서(스위치가 off인상태에서) 어느선이 상전압(핫선,활선)인지 알수 없어요
전등이 켜진상태(스위치가 on인상태에서)에서 검전기가
두개의 선이 울리지 않는다면
뉴트럴선이 스위치로 내려와 있는 상태 입니다.
(반대로 스위치가 켜진상태에서 두선 다 울리면 둘중에 하나가 핫선 입니다)
영상을 보며 곰곰히 생각해보니 물리스위치만 해당될듯?
아마도 2선식 스마트스위치는 스위치를 끈다고 해도
약간의 미세전류가 흐르고 있는 상태일겁니다. 그걸 감안 해주세요
DC는 직류이기 때문에 플러스, 마이너스 순서를 맞춰주셔야 하고
AC는 교류이기 때문에 플러스, 마이너스 구분이 없습니다.
조명이 켜진 상태에서 중성선의 마이너스선을 만져도 감전이 되지 않는 이유는
전위는 높은데에서 낮은데로 가는 성질 때문입니다.
주의사항으로는
차단기를 내리지 않은 상태에서
스위치 선이 여러개면 하나씩 맞대보면서 공통선(핫선,중성선)을 찾는 방법은
핫선과 중성선이 같이 내려와 있는 경우에는 절대!! 하면 안되는 방법 입니다.
합선 나서 다망가져요~
그리고 멀티미터기 사용법을 공부하셔서
1. L 라이브선, 활선 == H 핫선 찾는법
2. 중성선 찾는법
3. 접지선 찾는법
을 공부하세요
아무래도 중성선을 하나 추가하기 위해서는 위의 지식들을 알아야 하기 때문에
서론이 길었네요
------------------------------------------------------------------------------------------------
[중성선 설치]

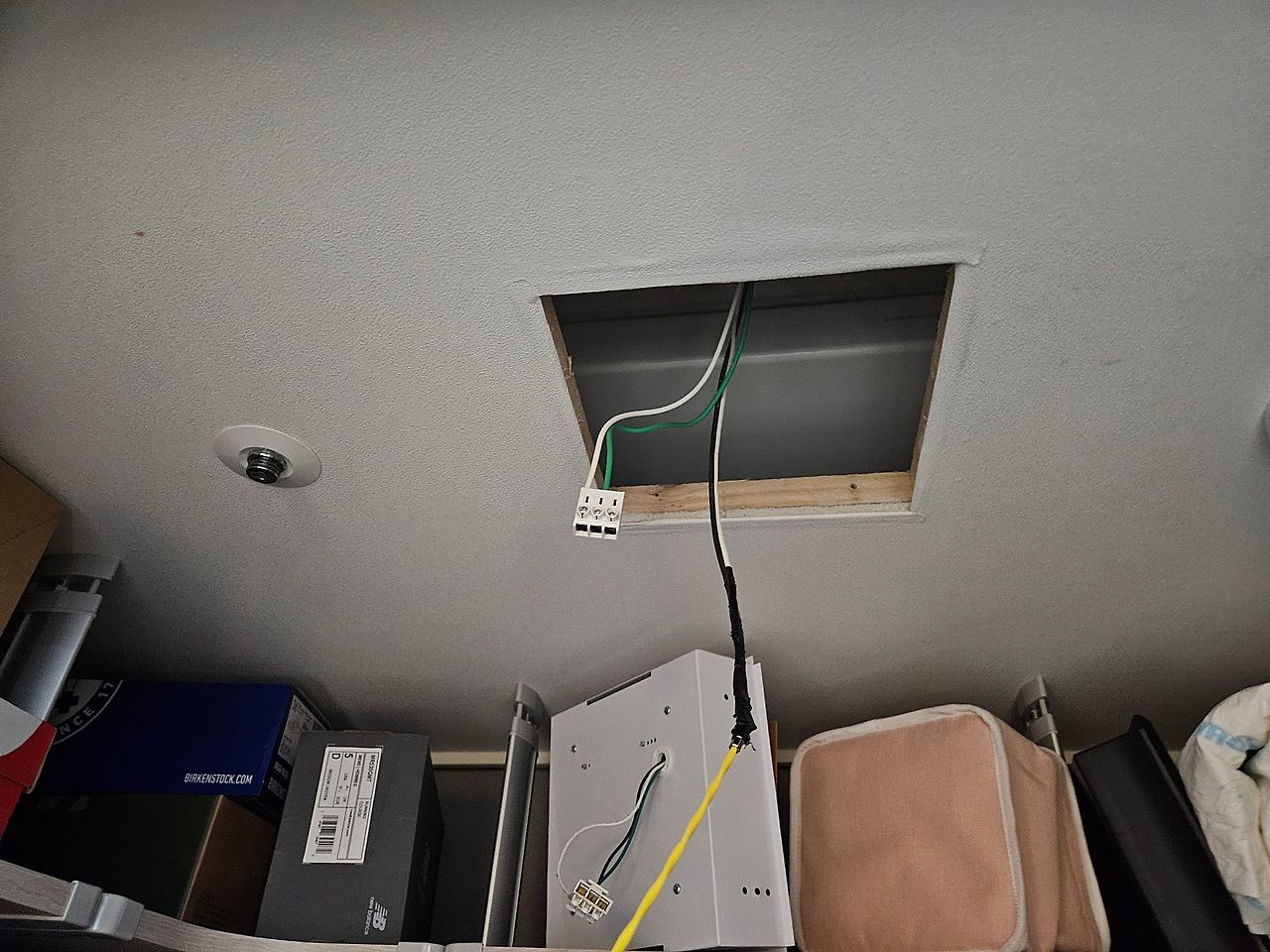

조명을 탈거하니 이렇게 되어 있네요
윗 선들은 일자드라이버를 누르면서 빼면 빠지고
아래 연결 선들은 십자드라이버를 풀어야 빠지네요
저같은 경우는 스위치박스에 검은선과 빨간선이 존재했는데
검은색이 천장조명에도 존재하는걸로 봐서
흰색이 중성선일 가능성이 높았습니다.
검전기+멀티미터기로 테스트 해보니, 흰색이 중성선이였고

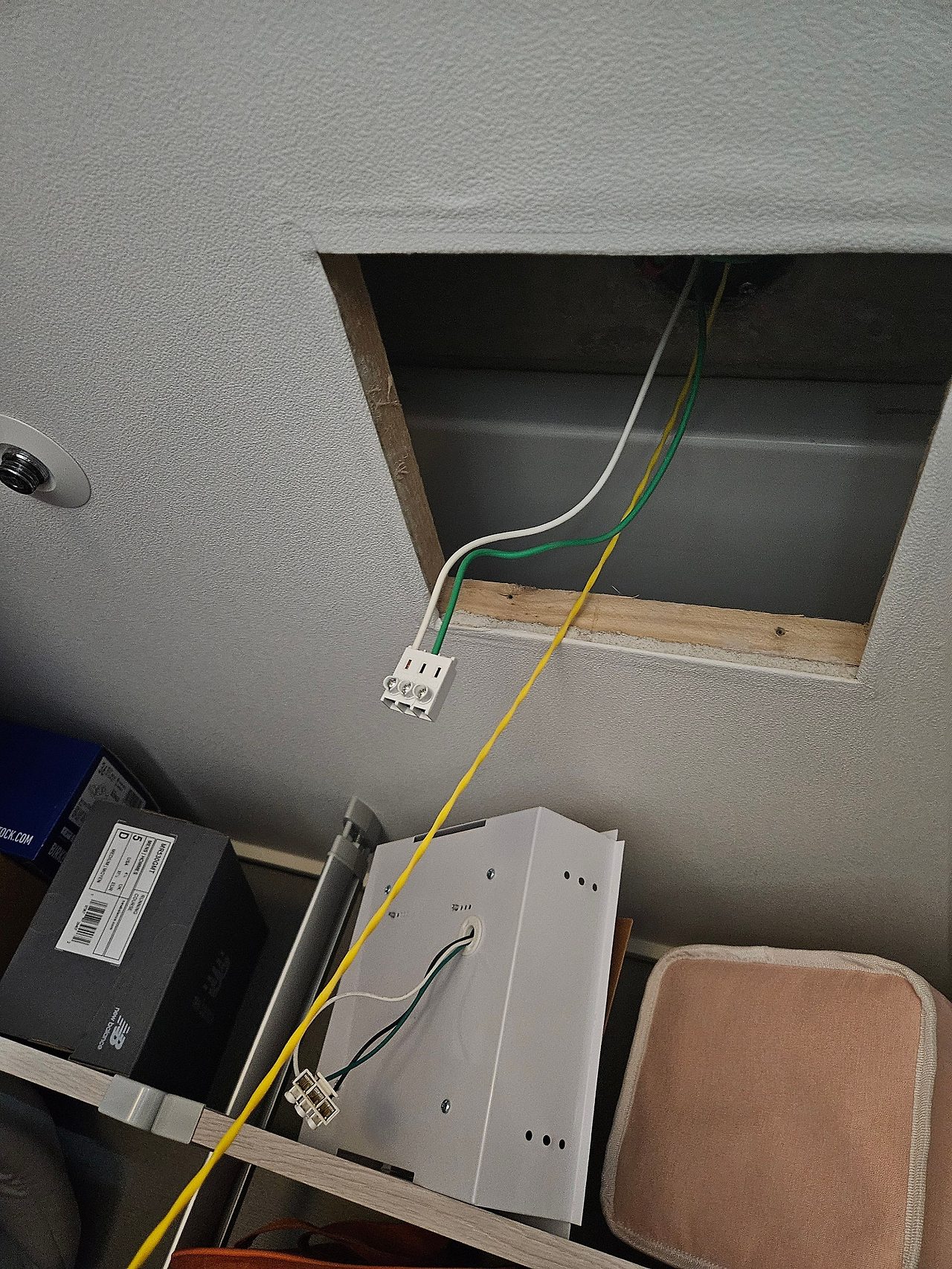

흰색에 요비선을 연결하였습니다.
이제 스위치박스에서 검은선을 쭉 당기니, 요비선이 나오네요

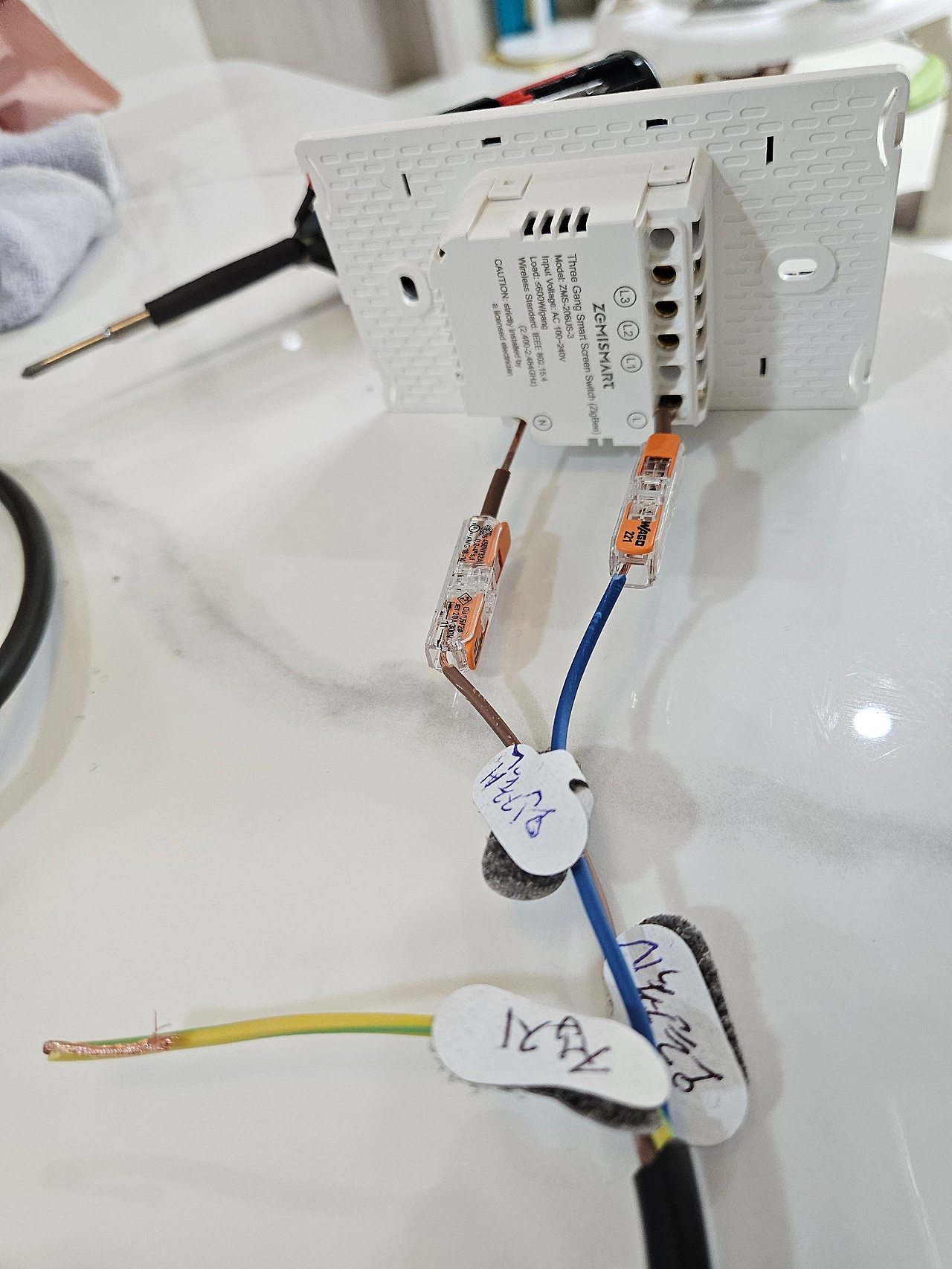

ps. 일자드라이버로 눌러서 빼는게 불편해서, 커넥터로 바꿔 사용하였습니다.

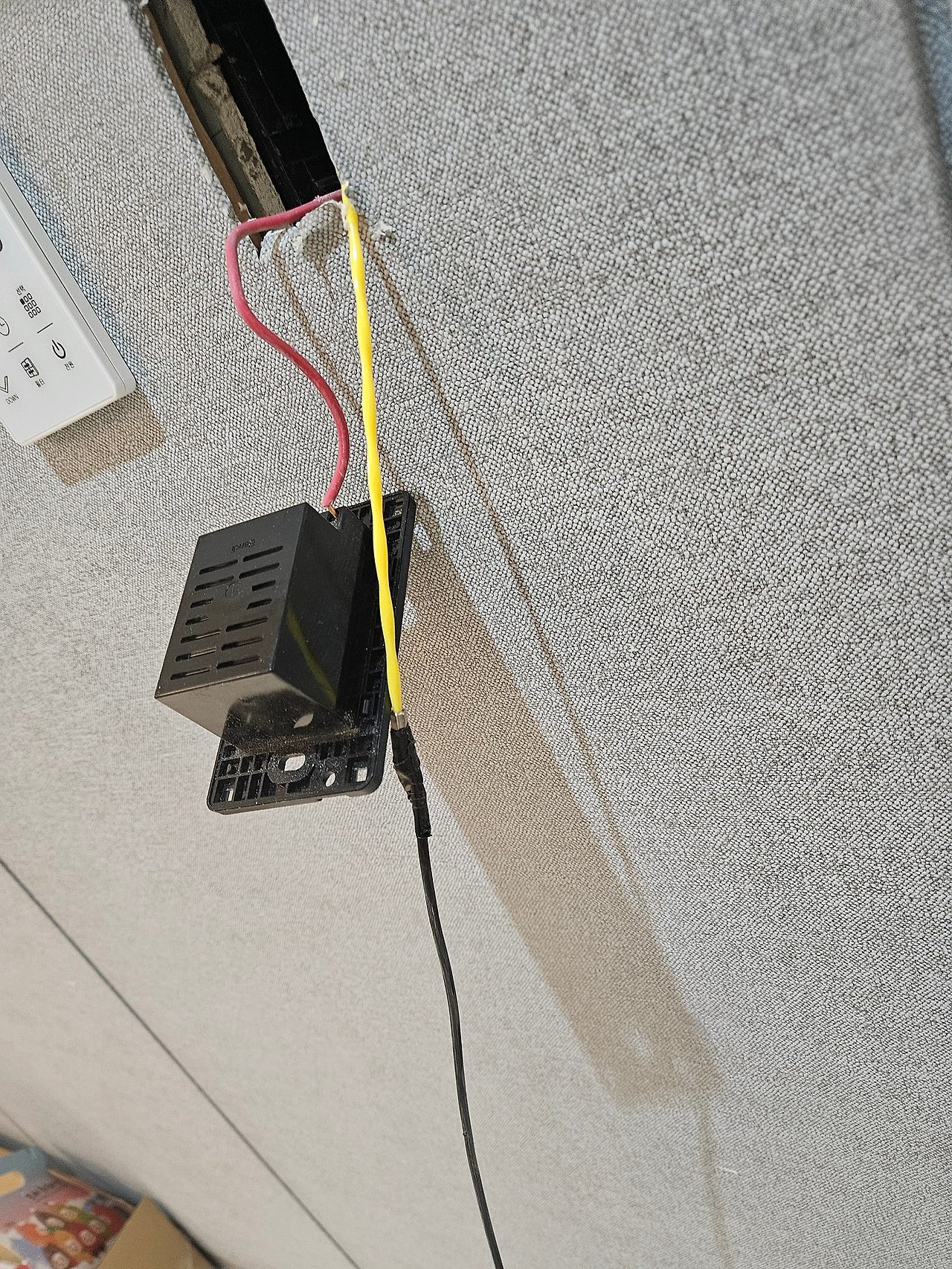

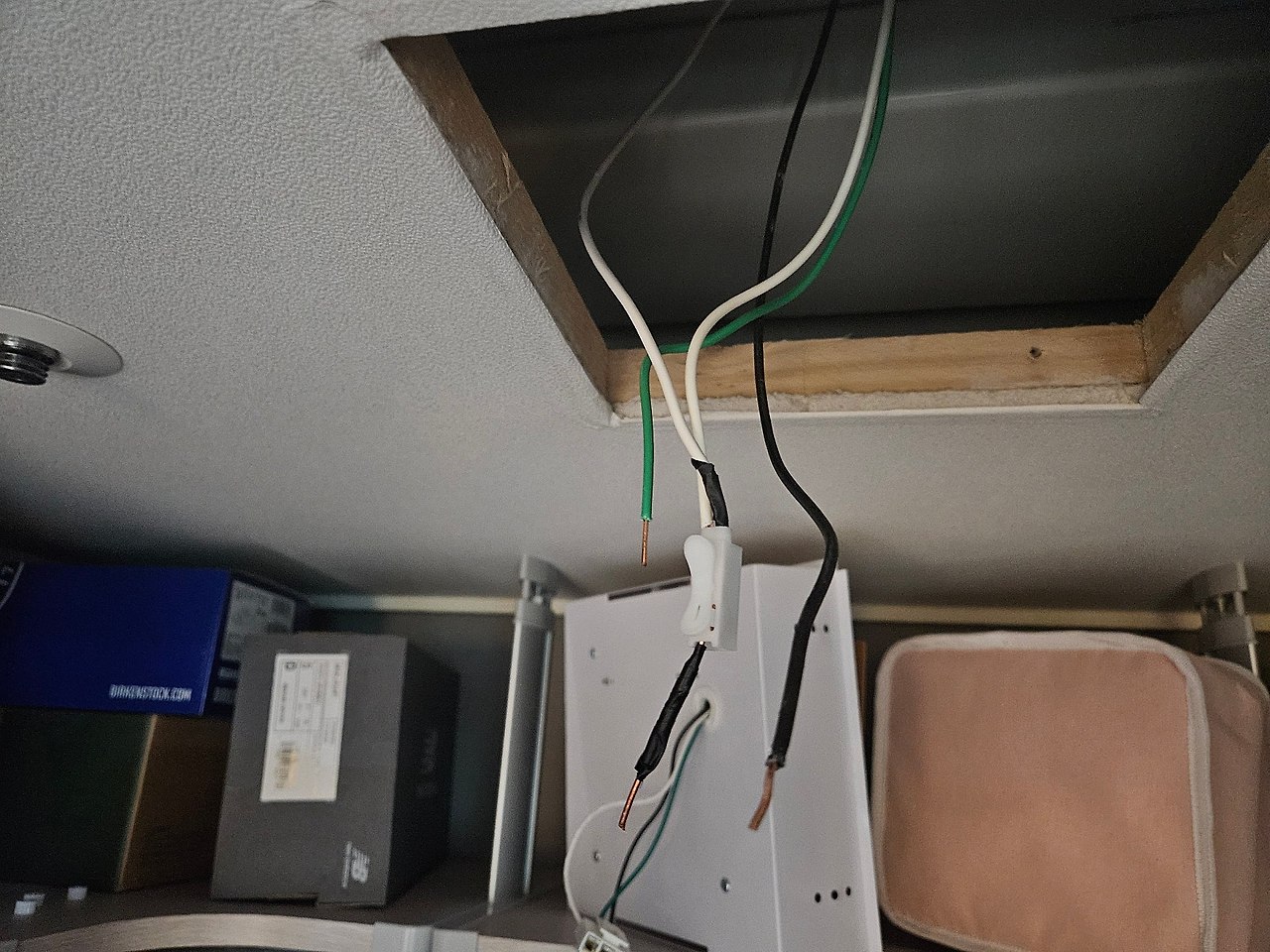

자 이제 구매한 흰색선을 연결해주고

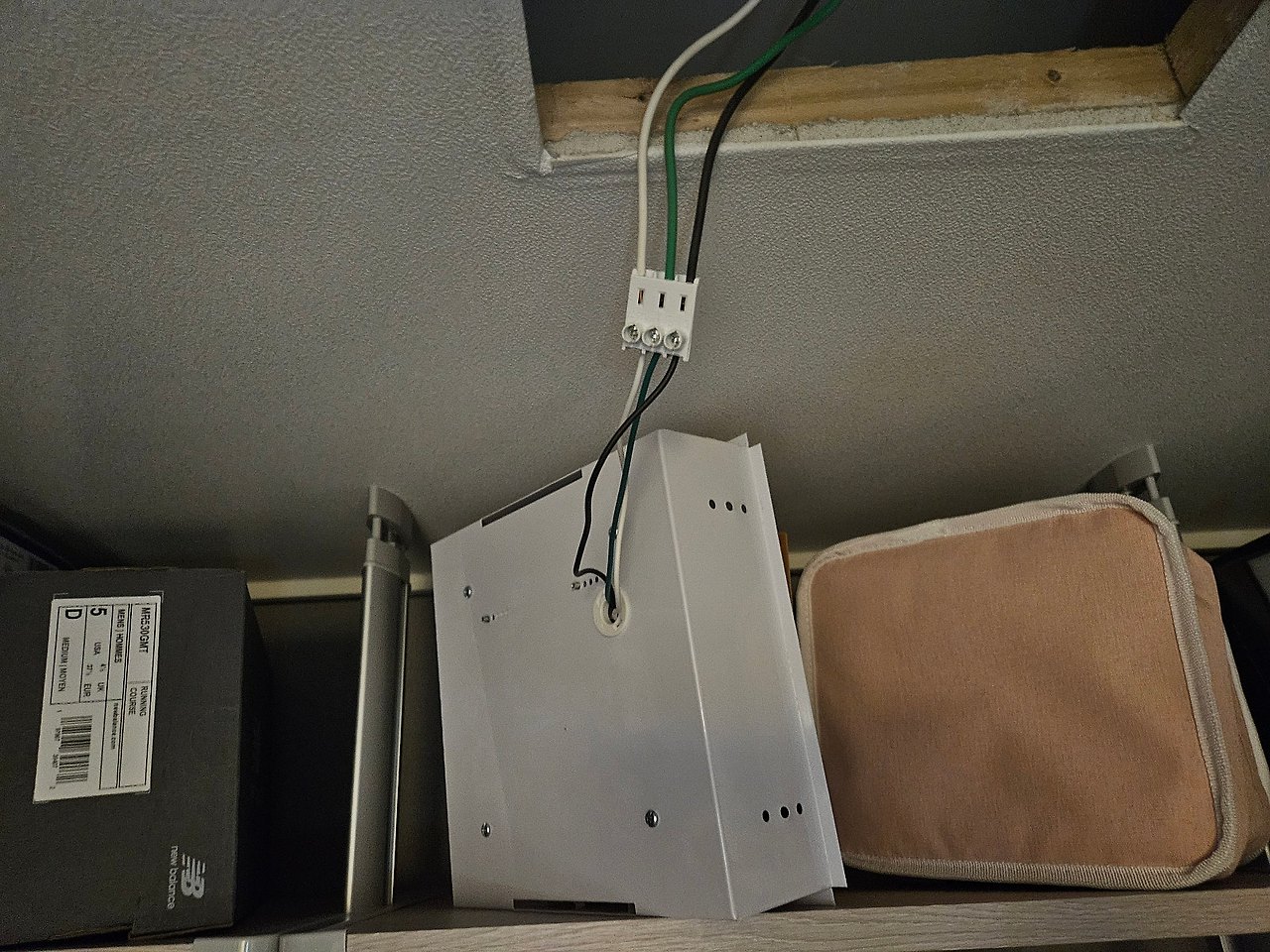

천장에서 당겨주면 이렇게 중성선을 추가 할수 있습니다.
무탈피 커낵터로 튼튼하게 연결하는 방법도 있지만, 저는 나중에 제거해야되는 경우를 생각해서
1P 커넥터로 연결하였습니다.
이렇게 하고 천장조명을 다시 연결해주면 천장쪽 작업은 끝이납니다.

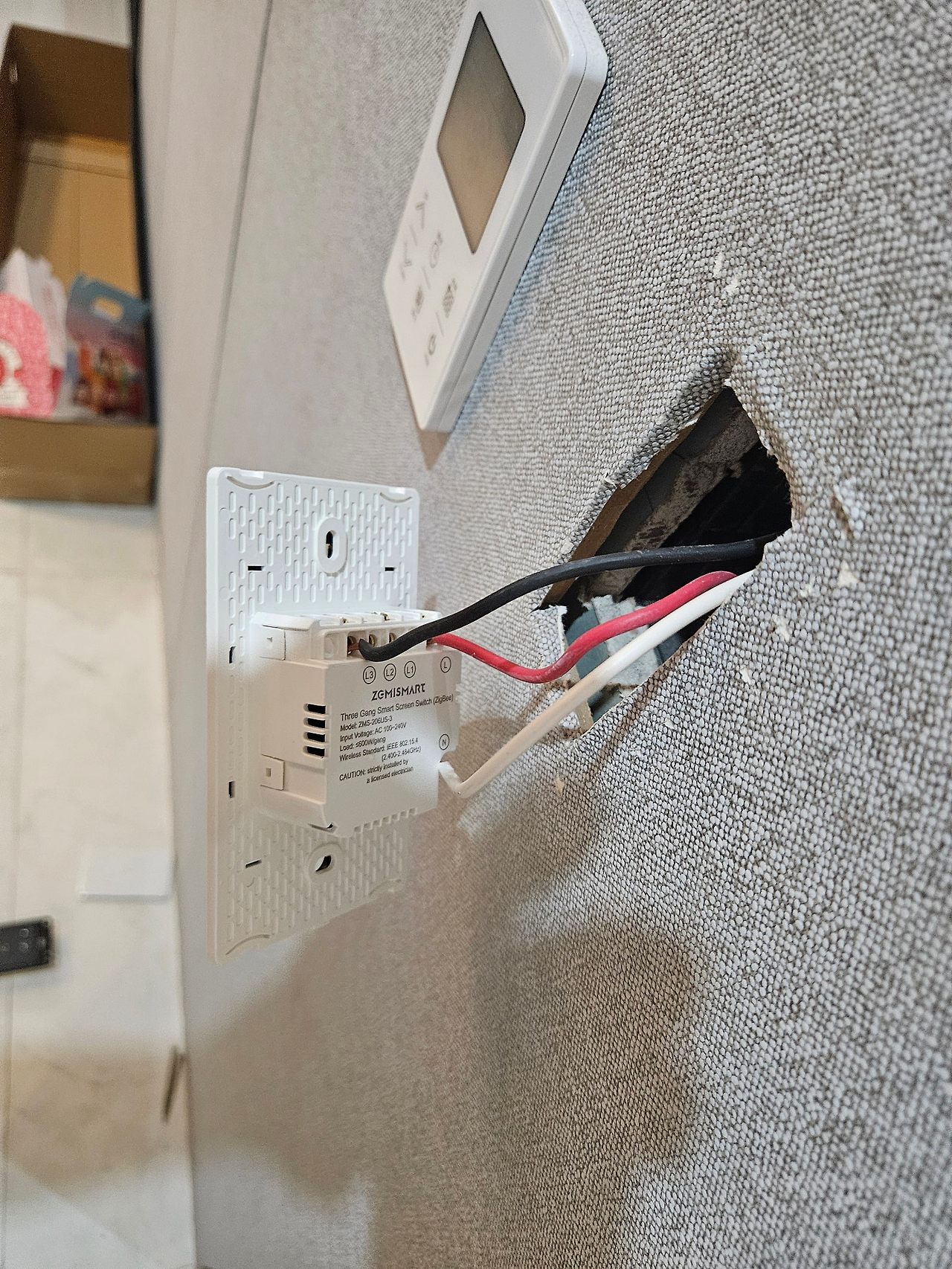

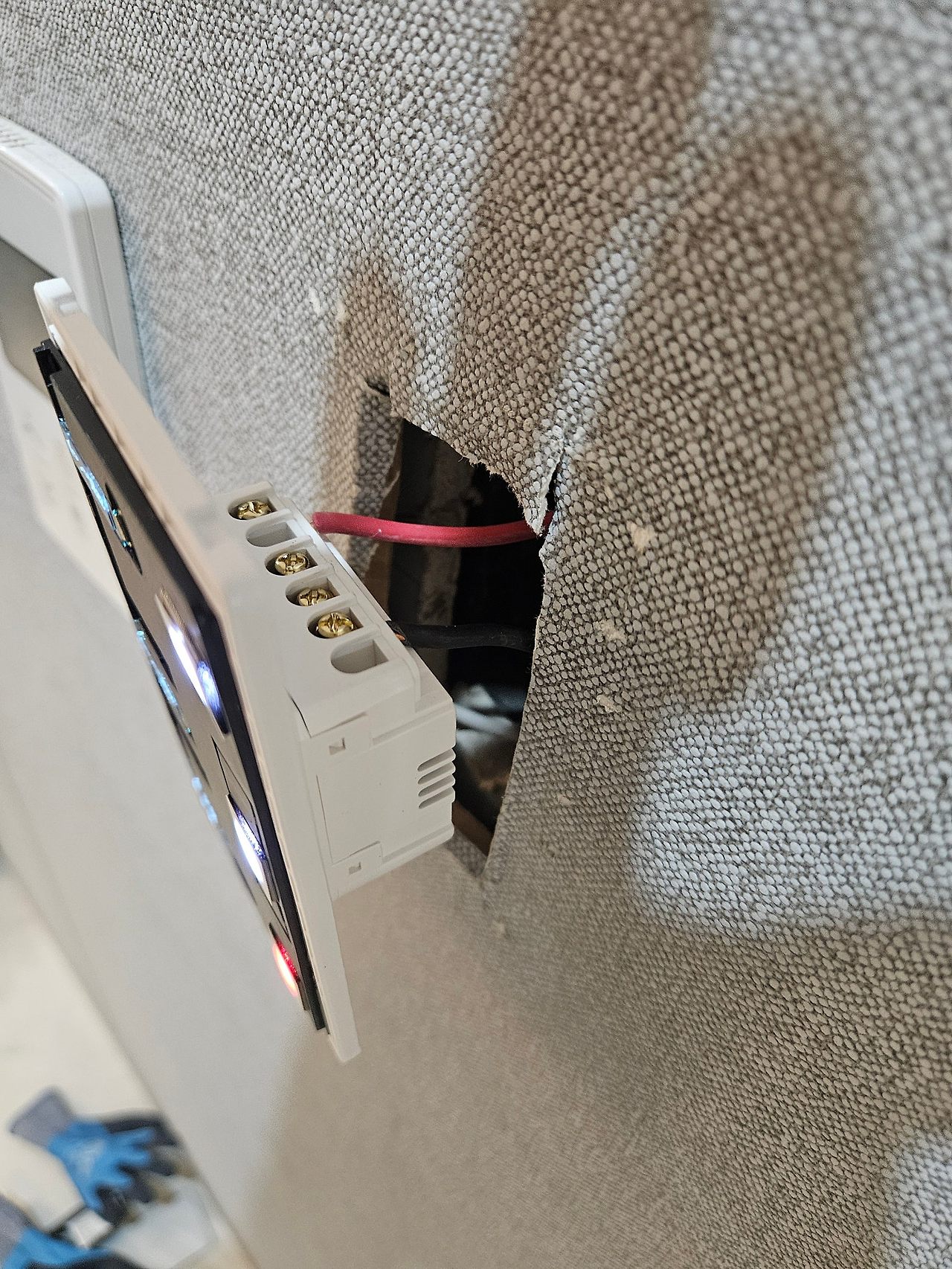

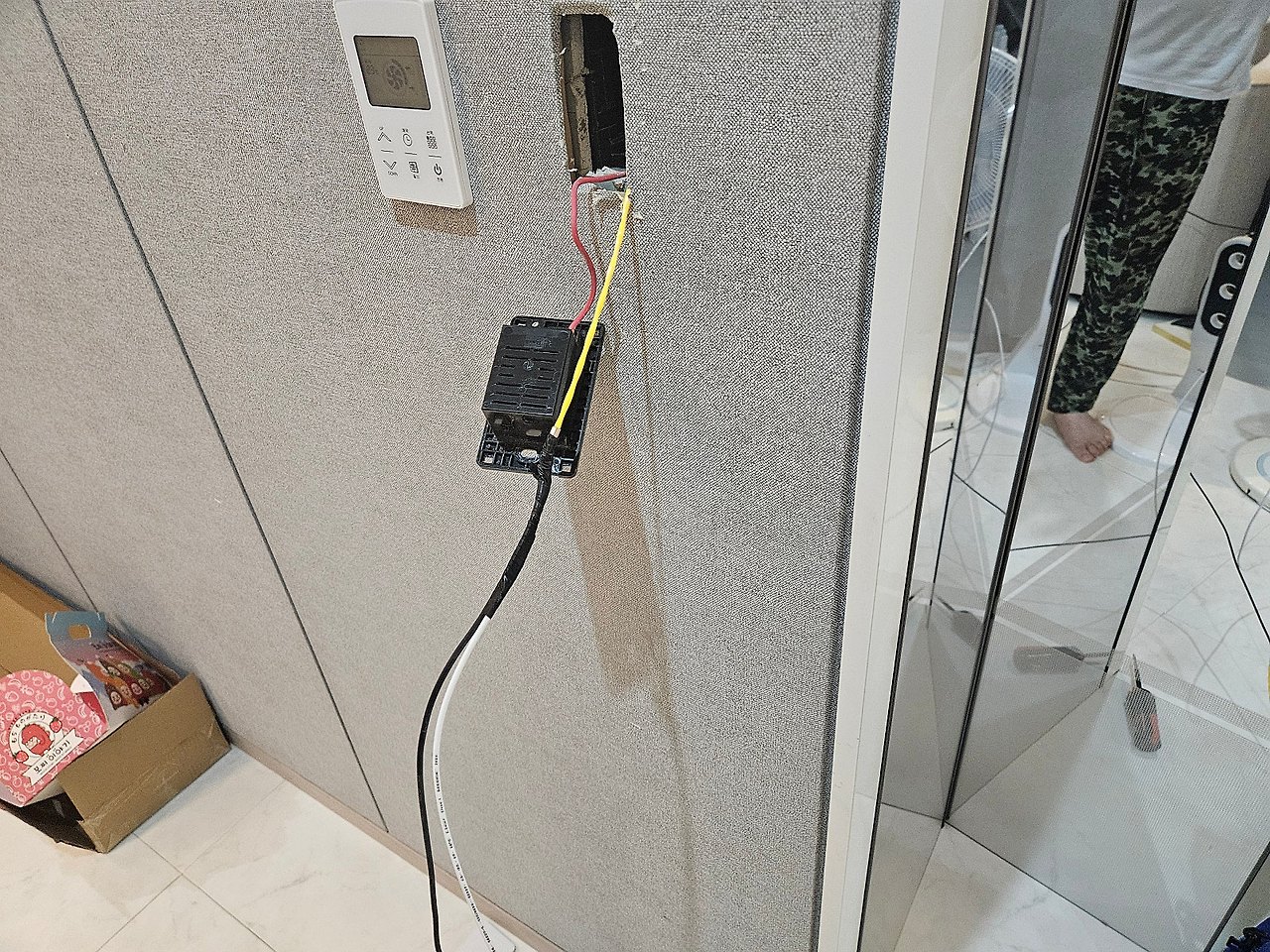

스위치박스로 와서 연결해보니 정상적으로 스위치 사용이 가능하네요.
그런데 문제는 가로폭이 4.1mm 정도인데
US 규격의 가로폭은 4.6mm 정도더라구요
그래서 스위치를 낄수가 없다보니

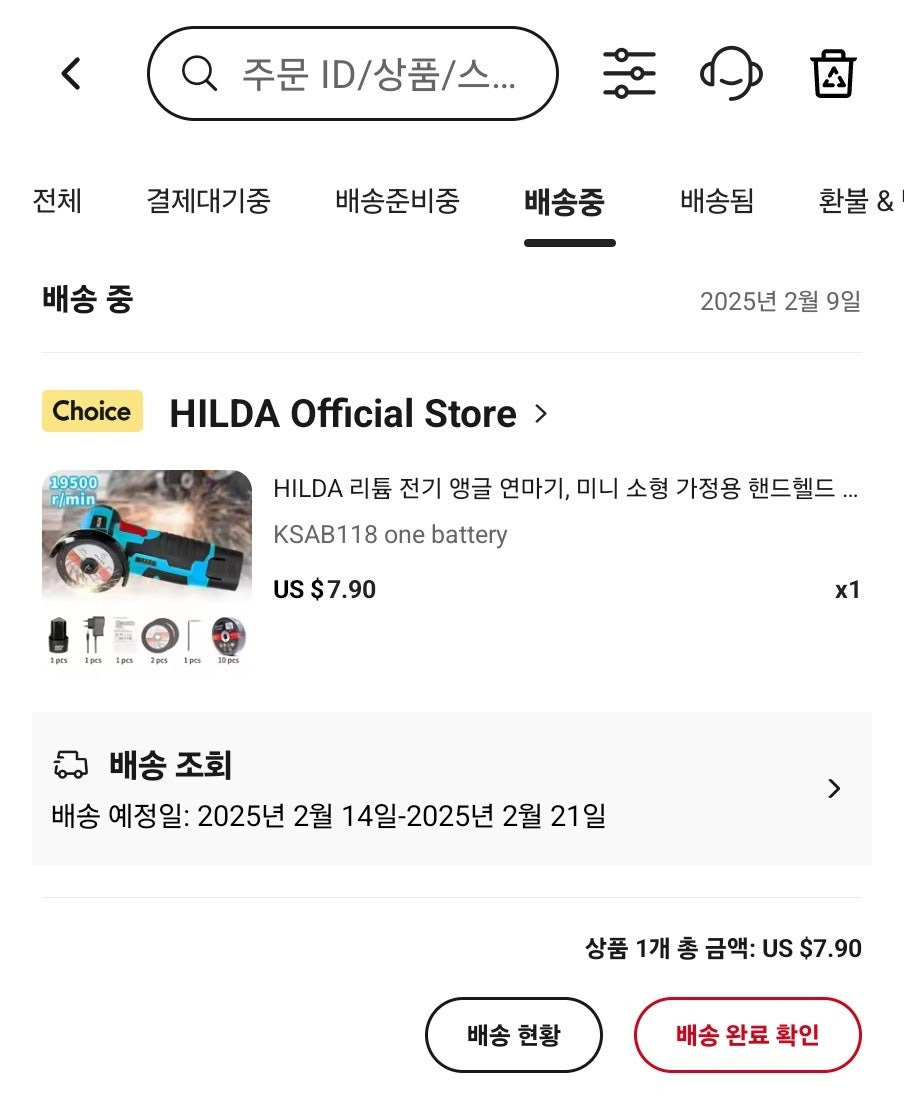

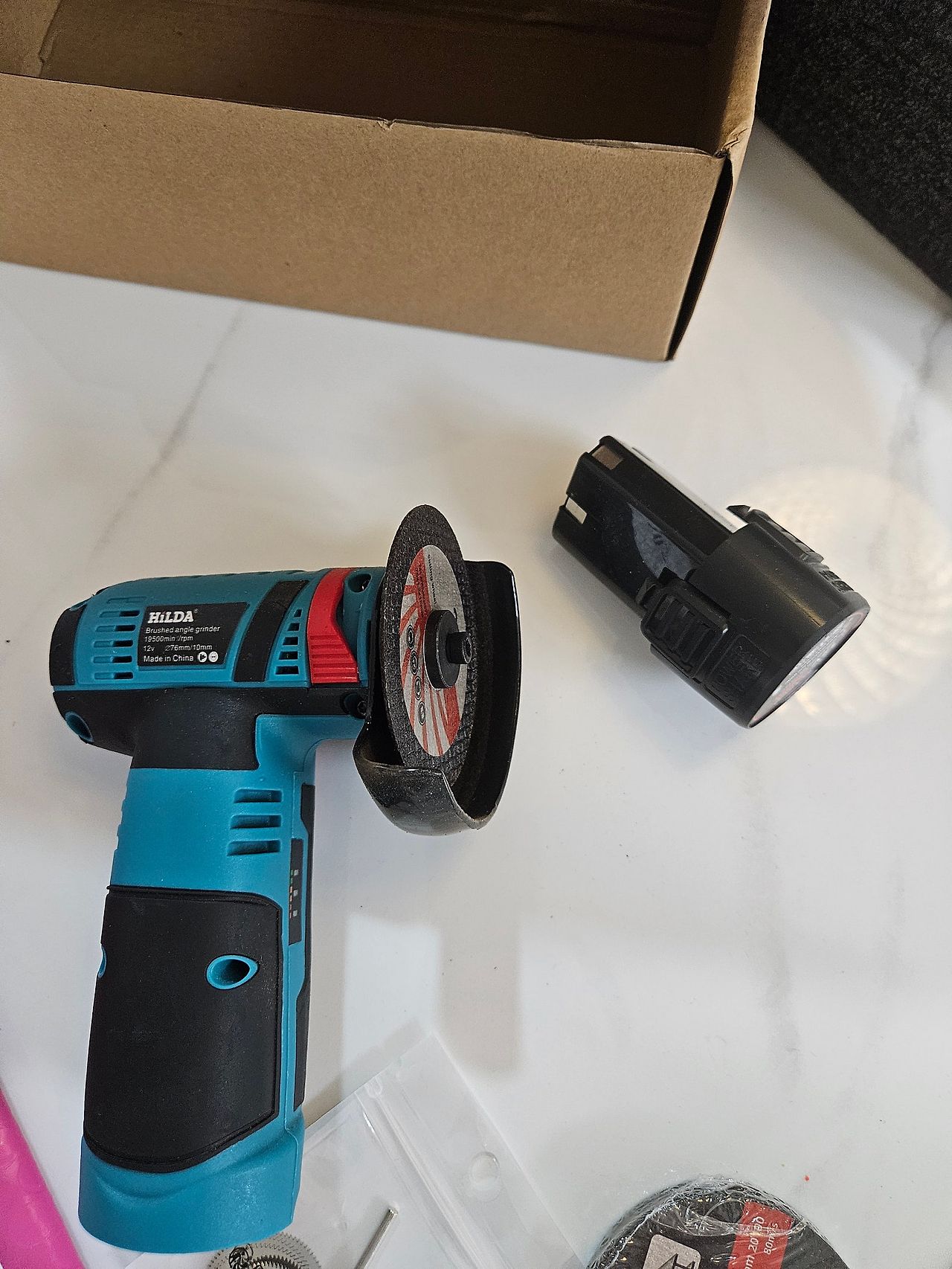

그라인더를 구매하였습니다.
그런데 목공용 날을 구매하였는데 목공용 날이 오지 않앗고

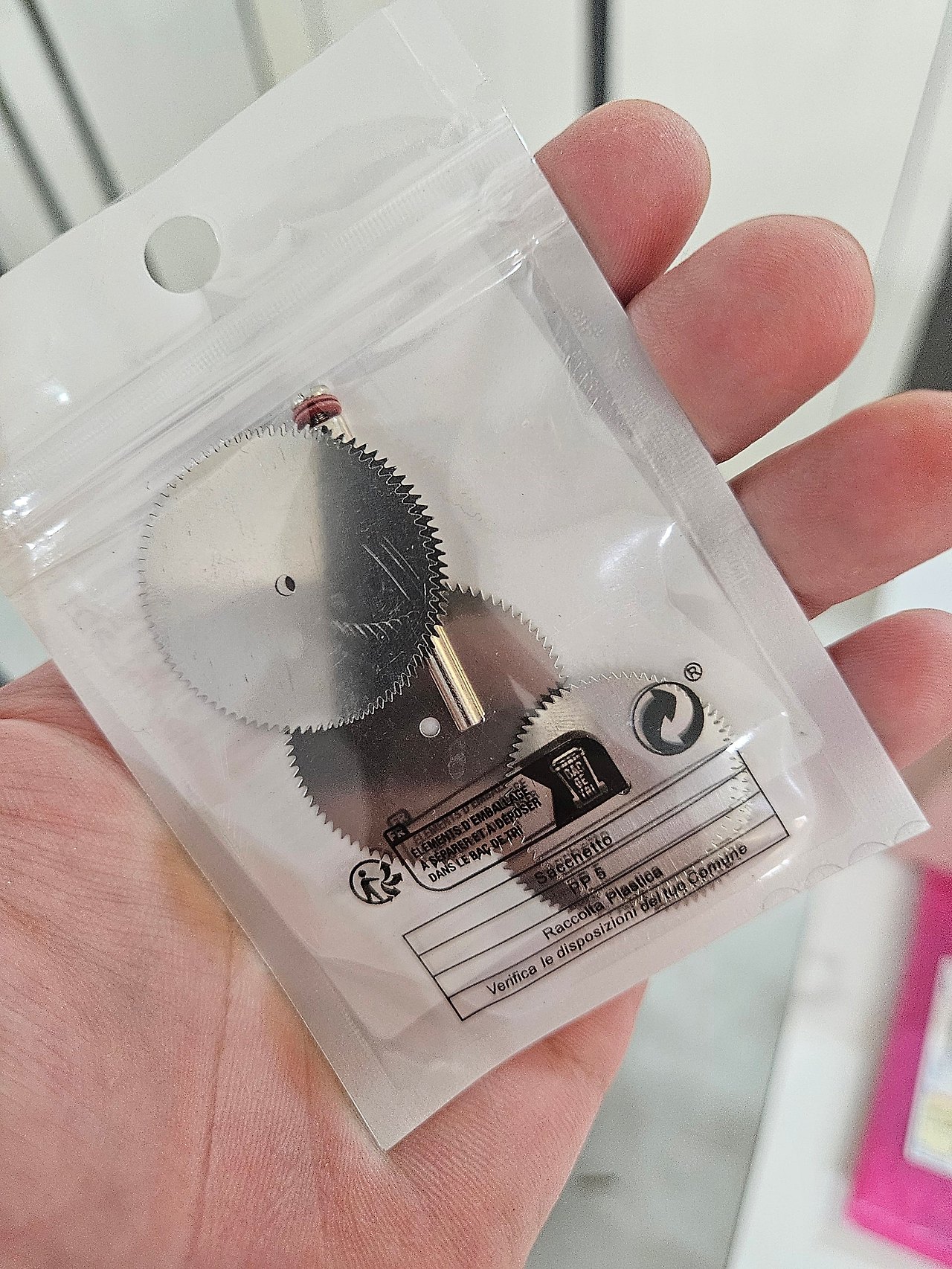

아주 조그만한 이상한 칼날을 보내주더라구요
그래서 기본 칼날인 검정 칼날로 작업을 하다가
화재가 날뻔했습니다.
절대 나무합판에 철 자르는 검정색 날을 사용하지 마세요
나무가 숯처럼 검게 타면서 갈리더라구요
불씨가 합판과 석고보드 사이로 들어가게되면 불씨를 제거하기가 어려워
큰화재로 번질수 있을거 같습니다.
저도 너무 당황해서 분무기에 물담아서 물뿌리고 난리부르쓰에 호두방정에
119 전화 할뻔했습니다...
아무튼 절대 그라인더는 사용하지마세요 너무 위험합니다.
1시간 동안 불씨가 잘 제거 됬는지 대기 하였고

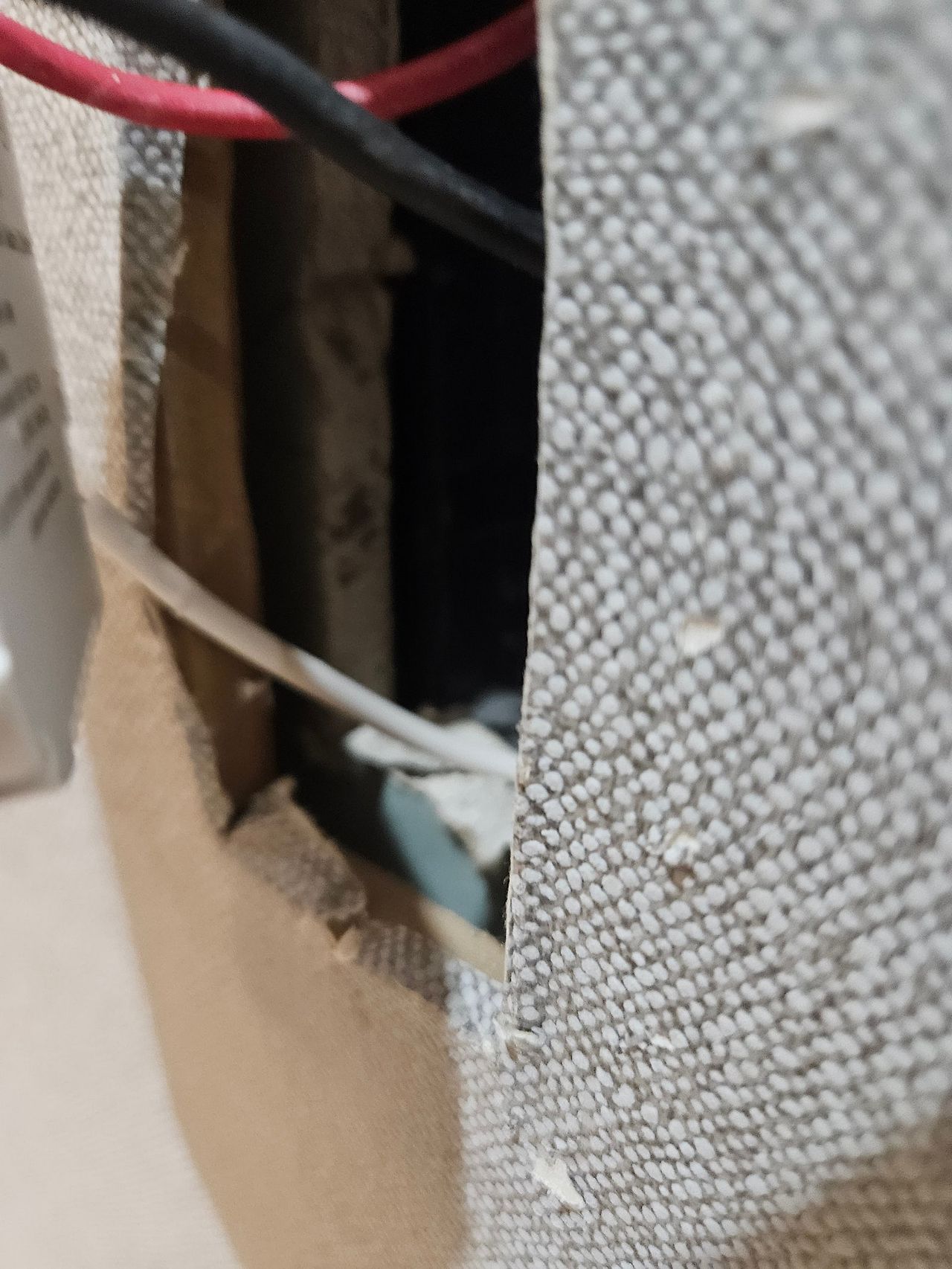

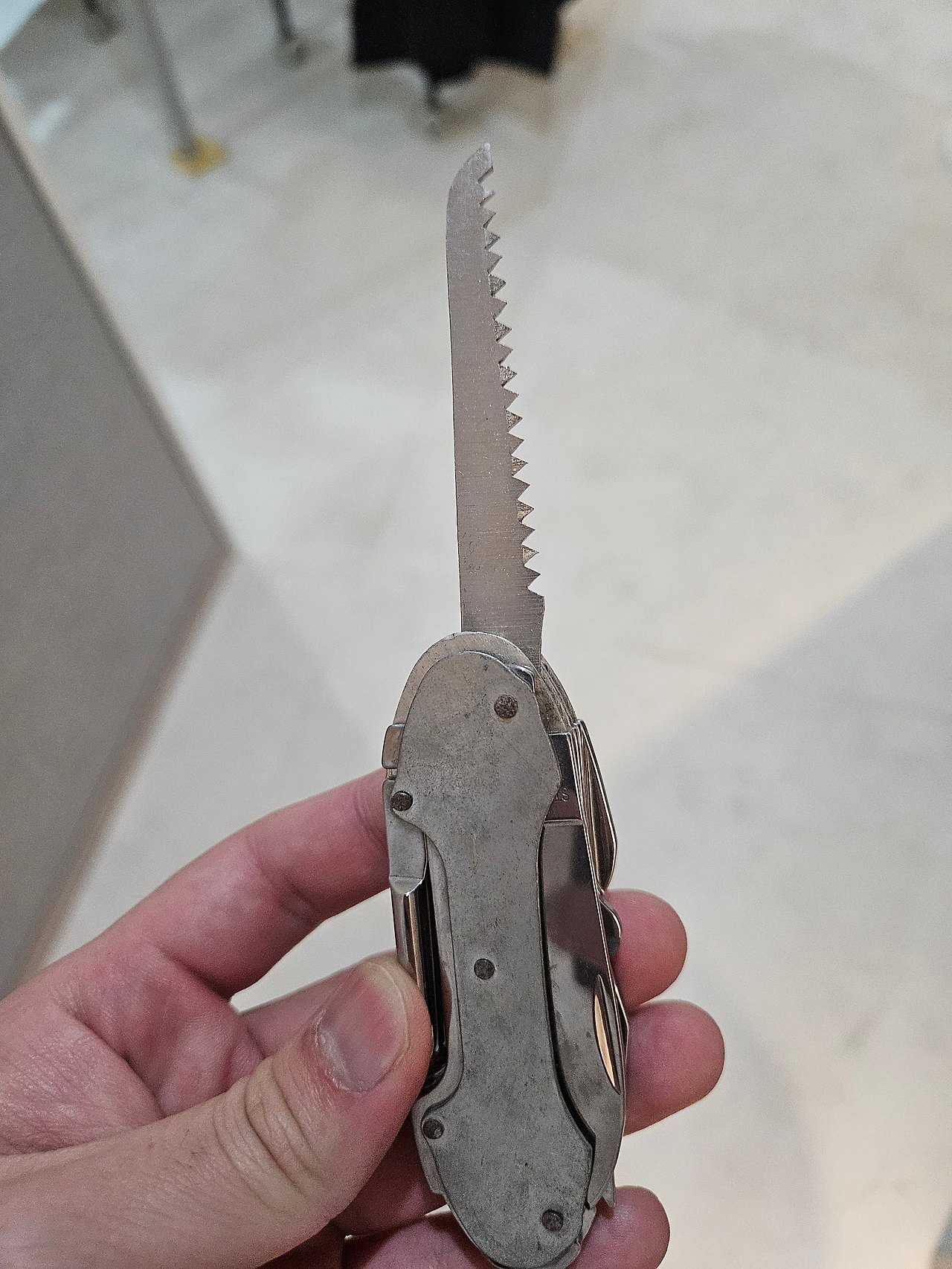

작업은 이렇게 생긴 톱날로 힘줘서 깍아내서 작업 하였습니다.
이걸로 쓱쓱 나무합판과 석고보드를 깍아냈습니다(=갈아냇습니다)
설치 후기를 말씀드리자면
전기를 다루는 작업은 너무 위험하기 때문에 충분한 공부가 필요하고
화재는 아파트 내 모든 사람들에게 피해를 줄수 있으므로
그라인더 사용을 하지 않는것이 좋겠습니다.
그래도 꼭 그라인더를 쓰셔서 작업 하실거라면
철 자르는 검정 기본 칼날로 나무 합판을 자르지 마세요
나무가 숯처럼 타게 되고
불씨가 벽속으로 들어가게되면 큰일납니다.
------------------------------------------------------------------------------------------------
[제품 리뷰 본론 시작]

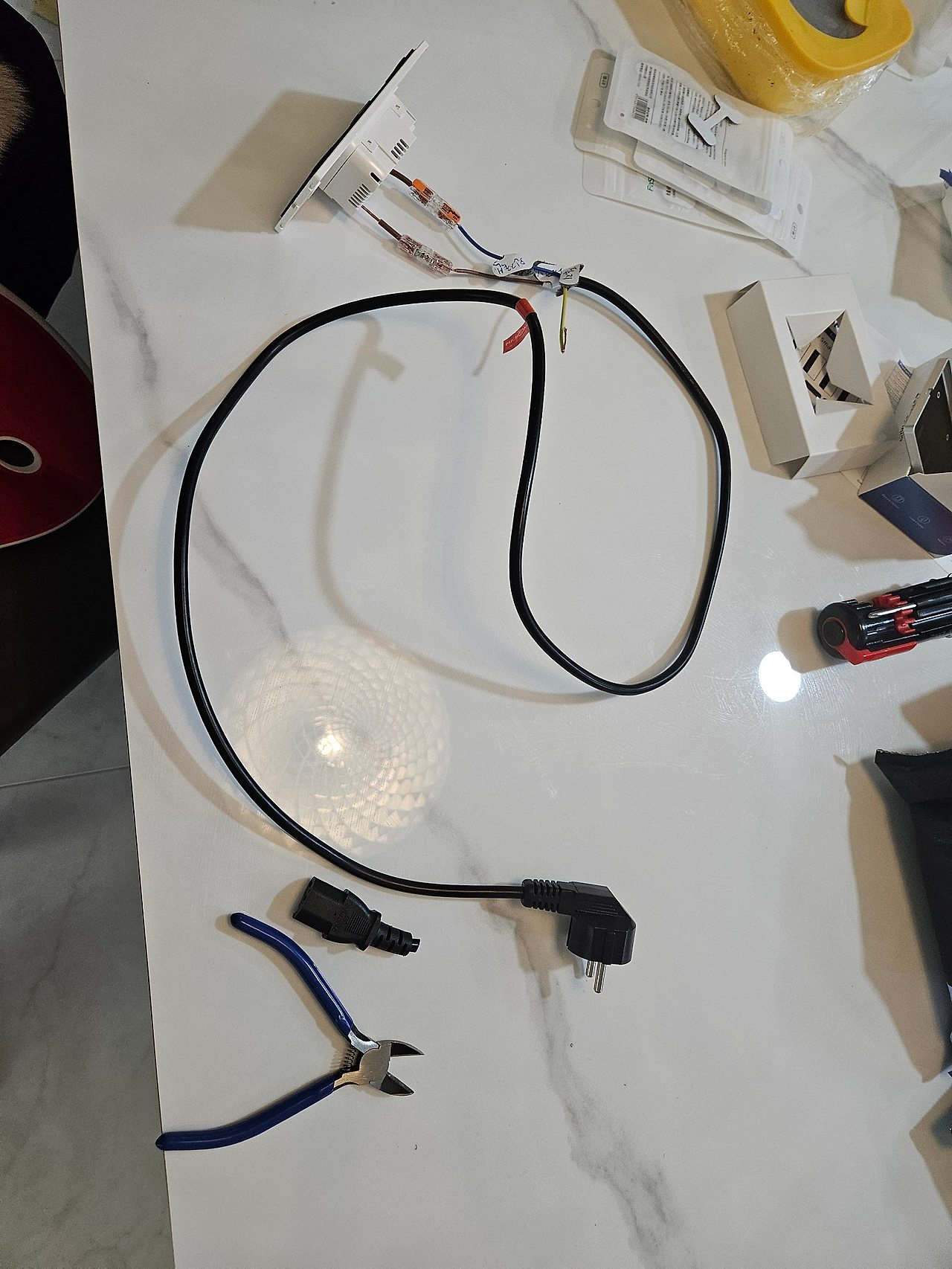

아직 작업할 장갑이 도착하지 않아서, 너무 사용해보고 싶은 마음에 먼저 사용 후기를 올립니다.

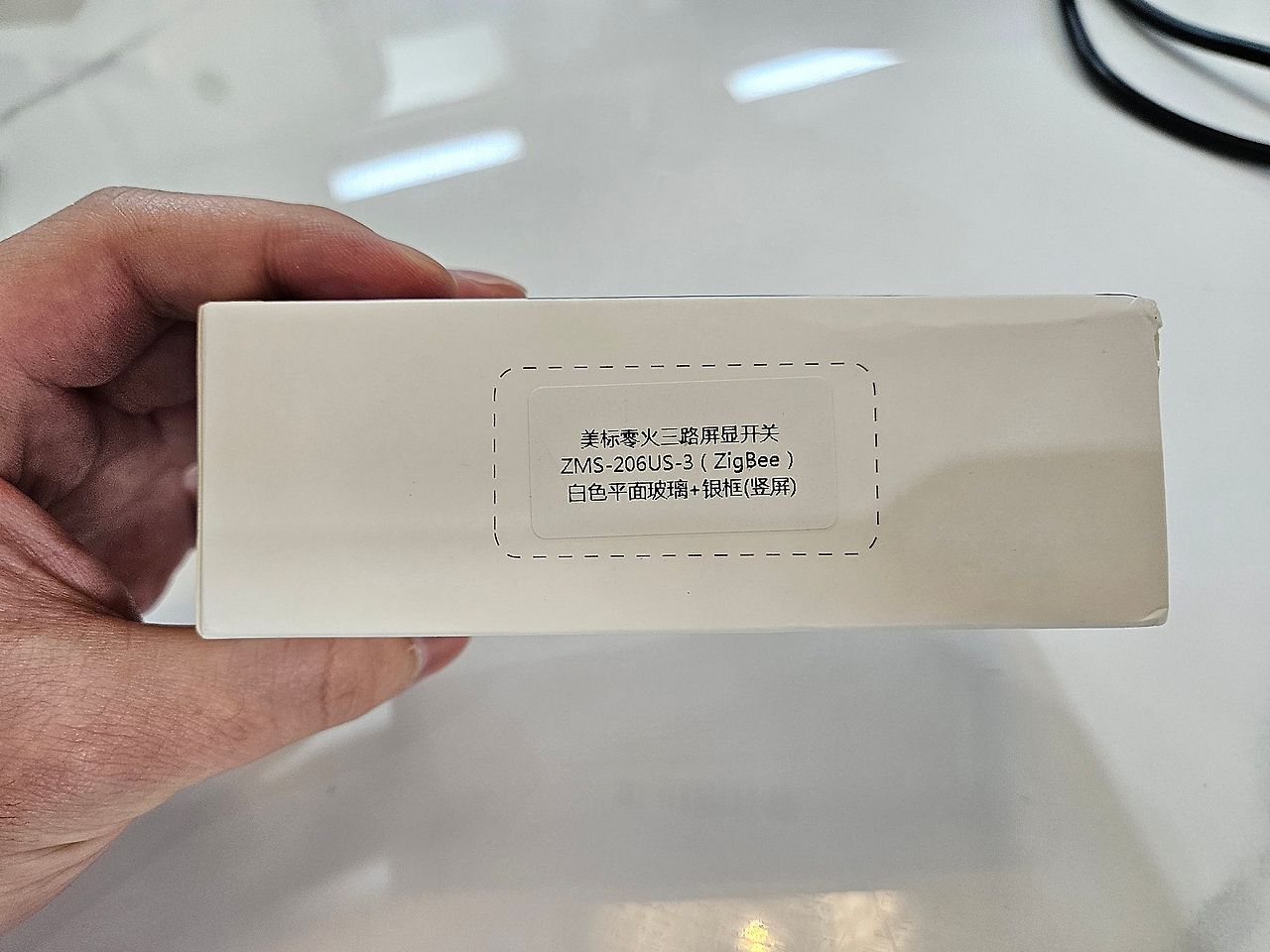

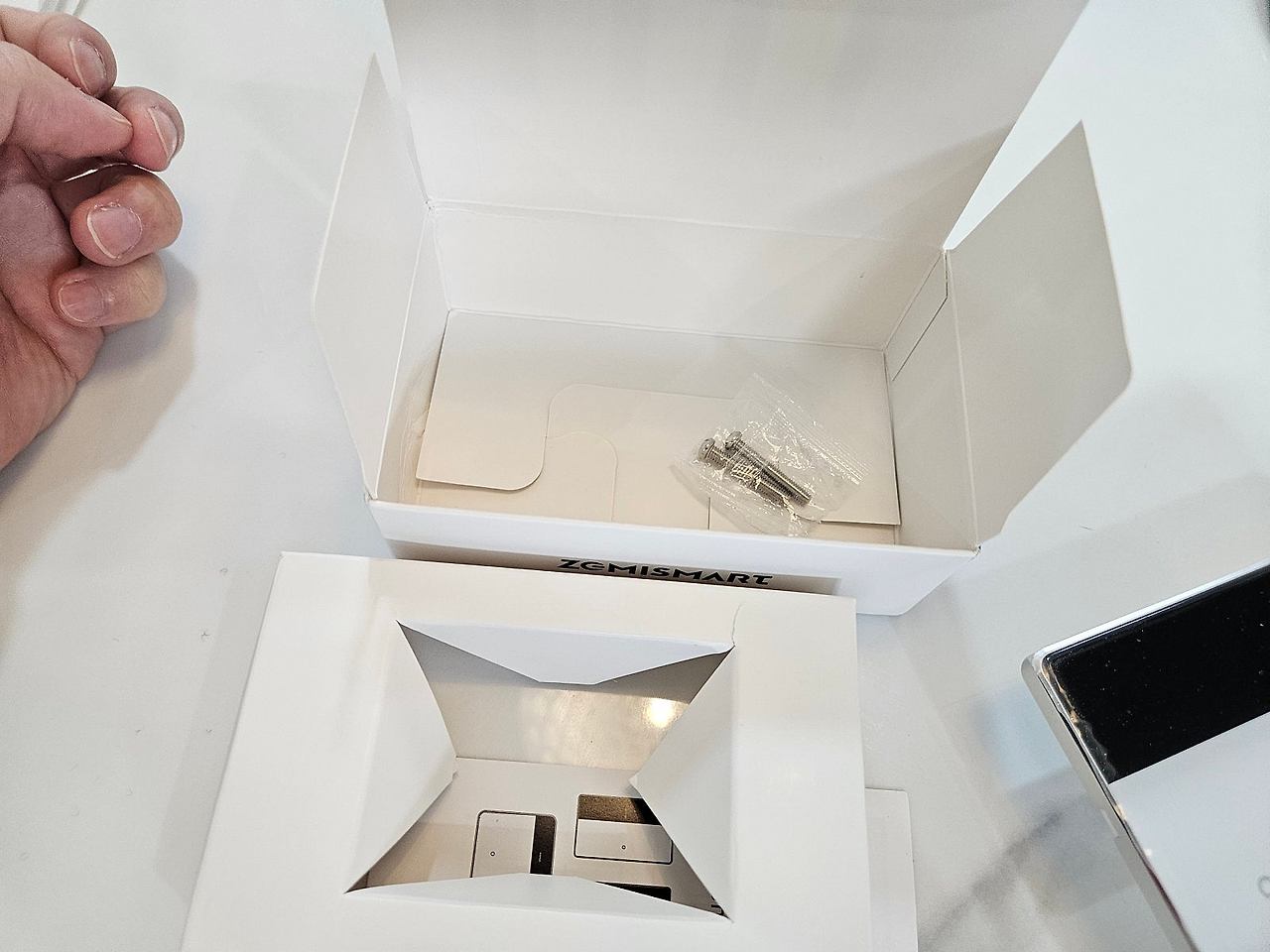

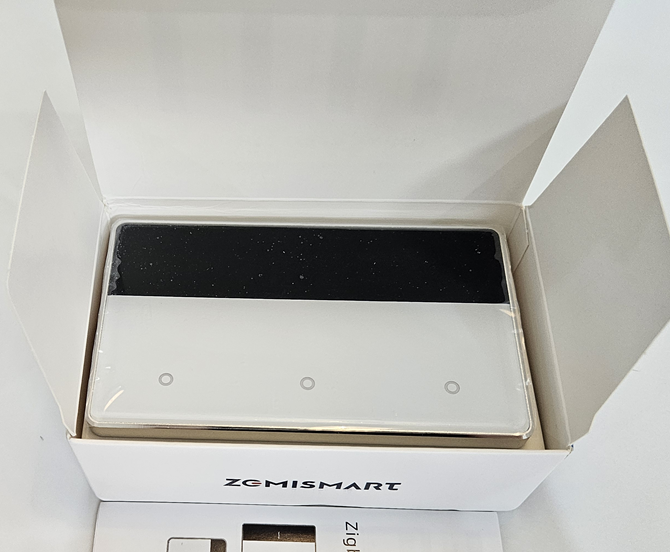

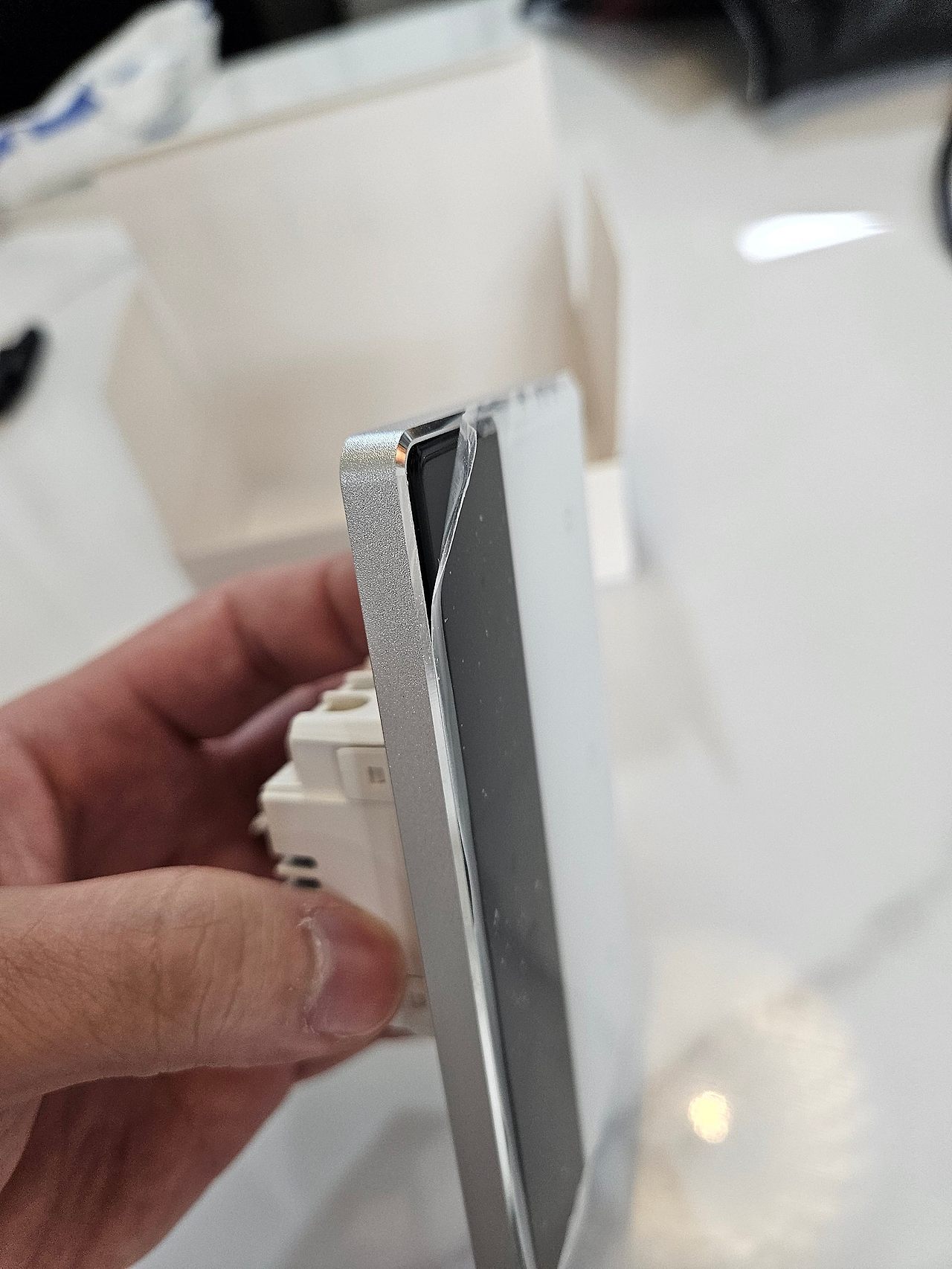

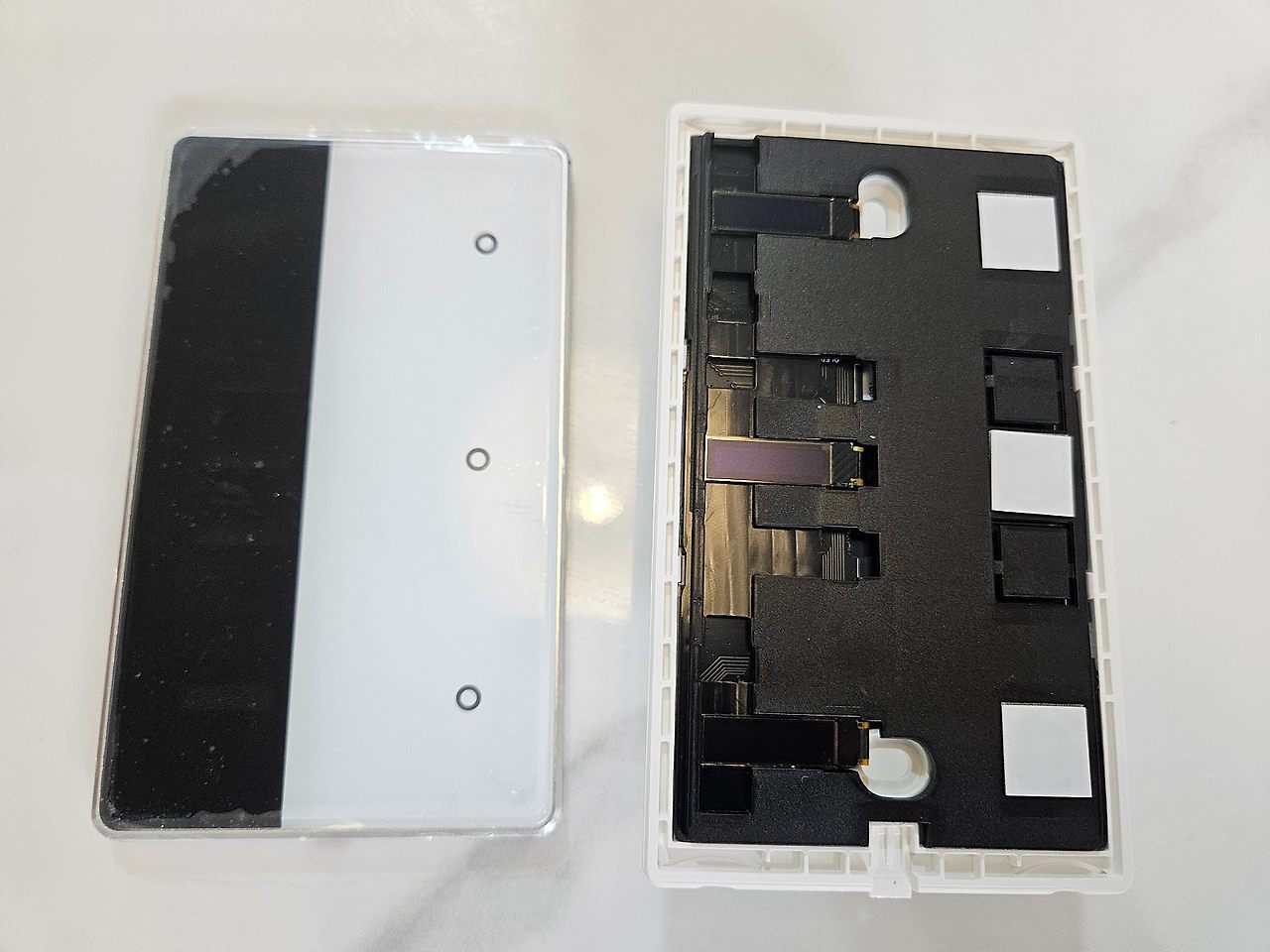

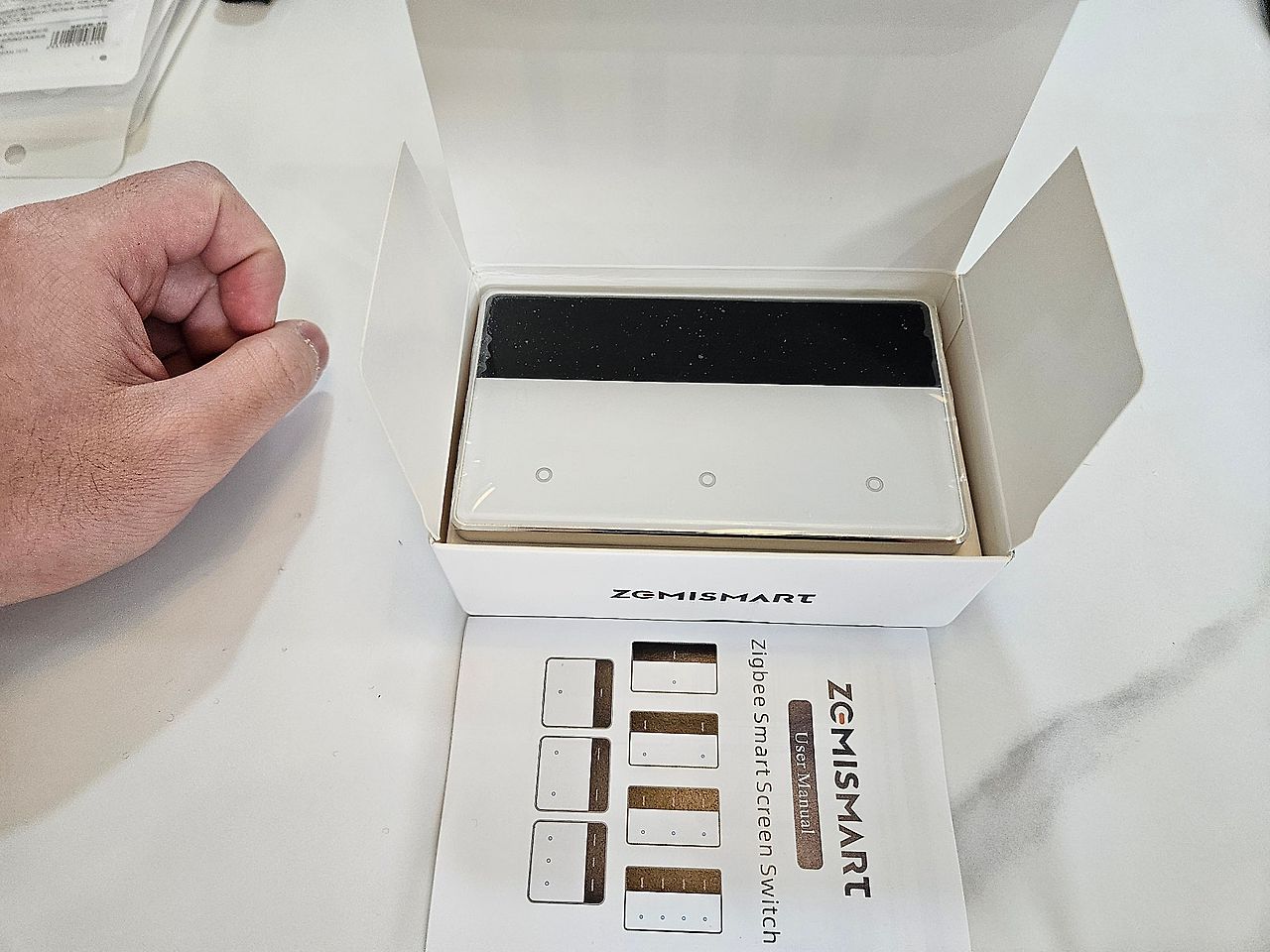

보호 스티커가 붙여져 있네요

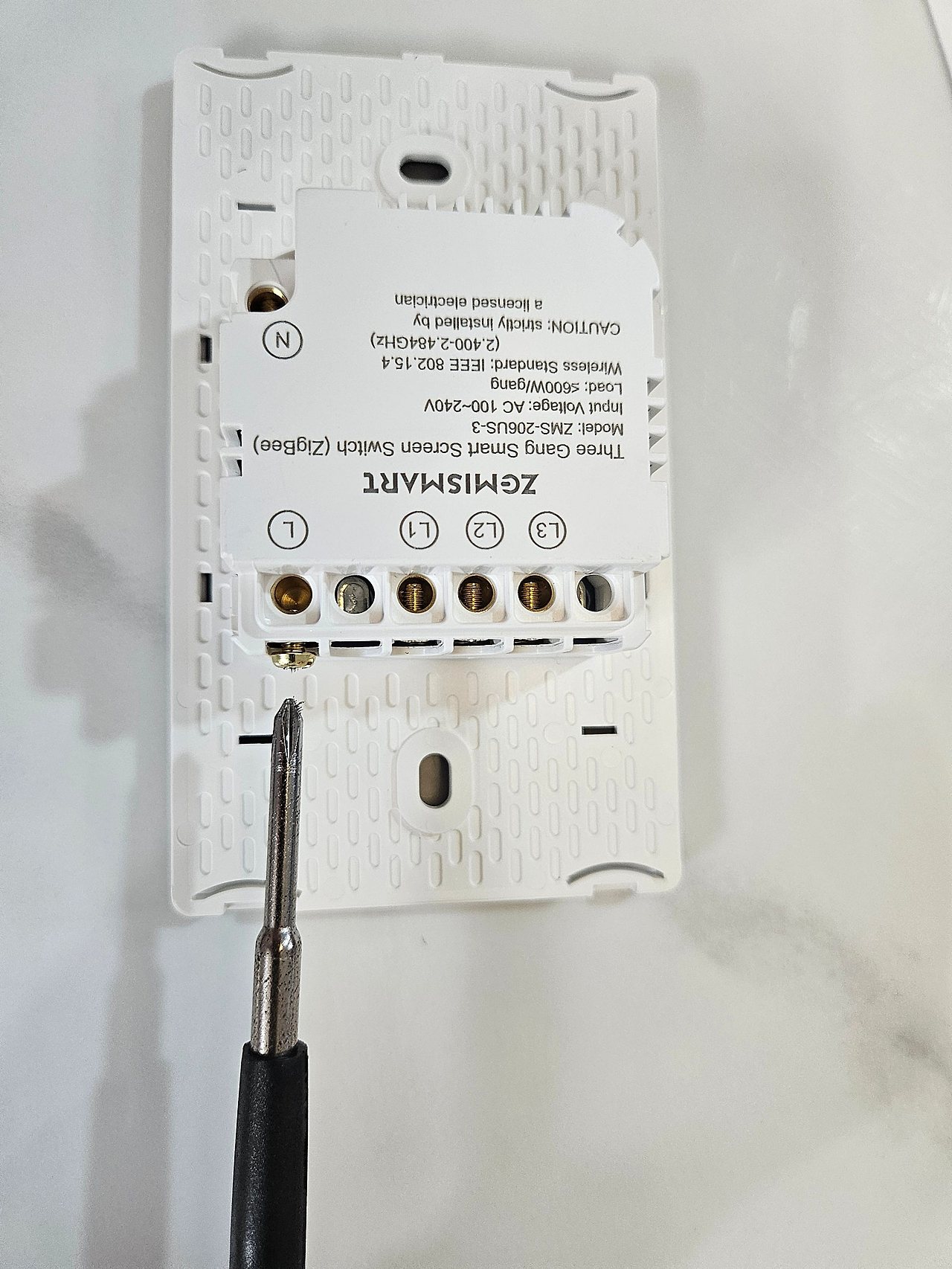

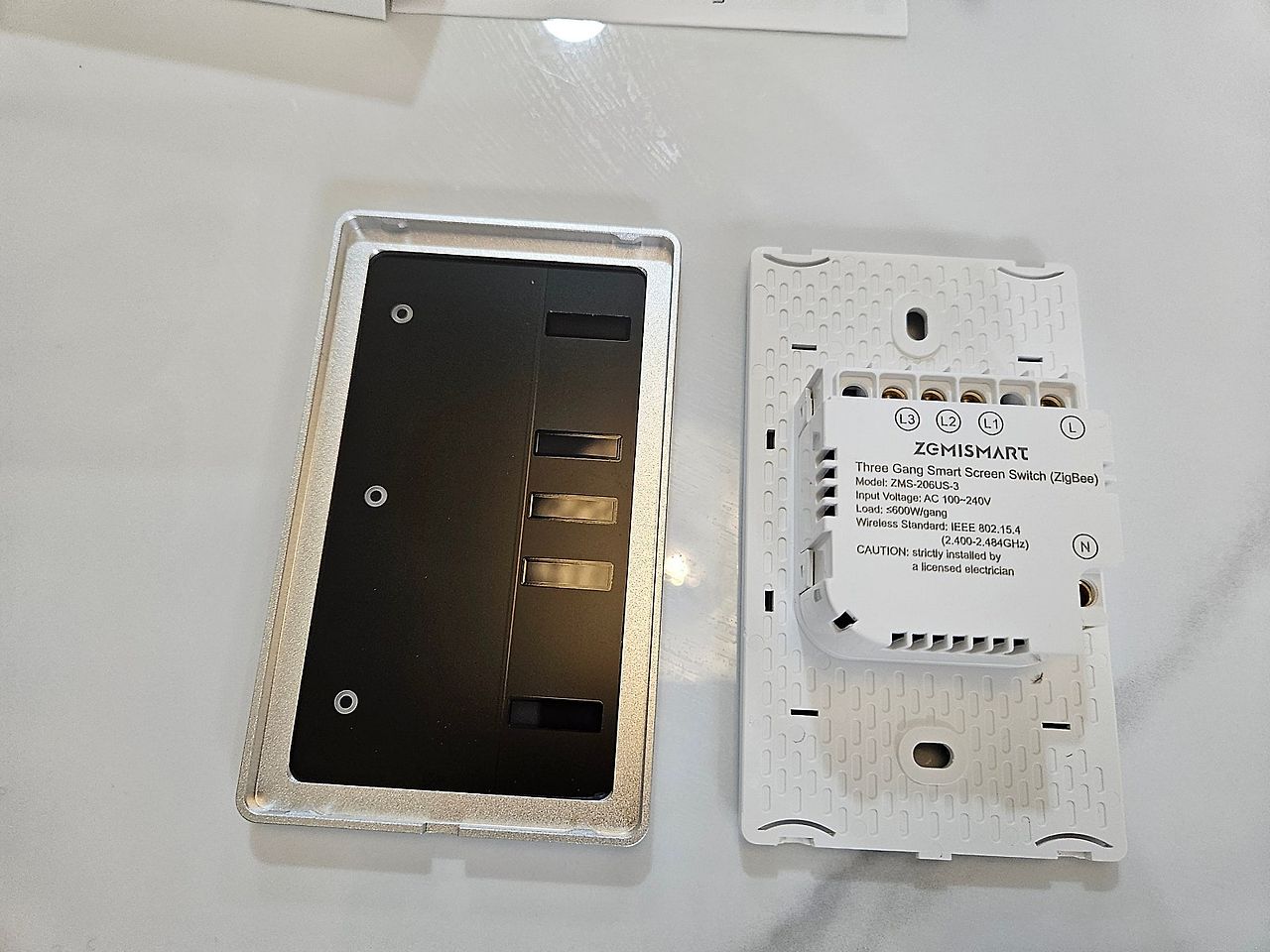

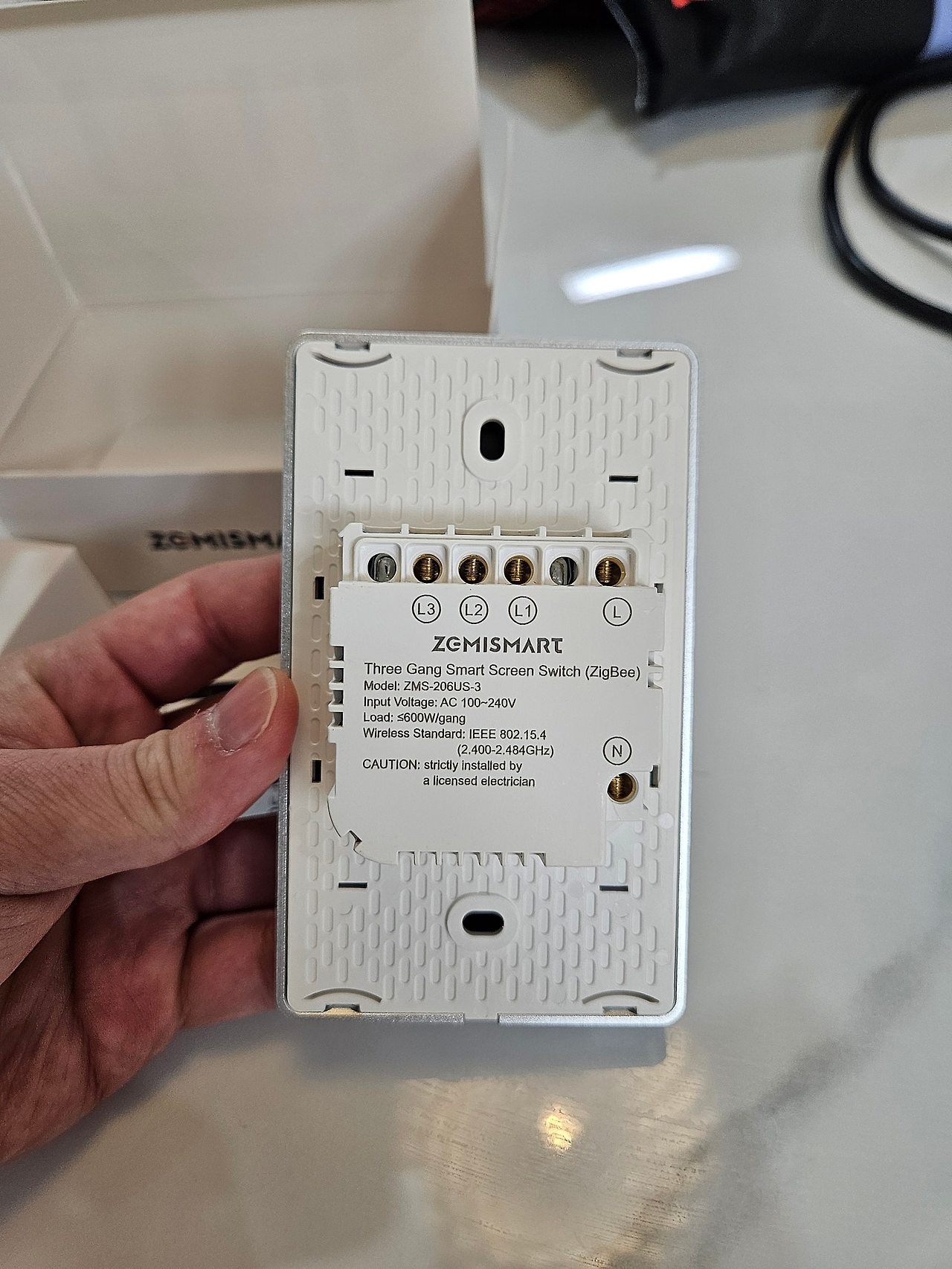

힘들게 누르는 방식이 아닌, 드라이버로 조이고 풀수 있습니다

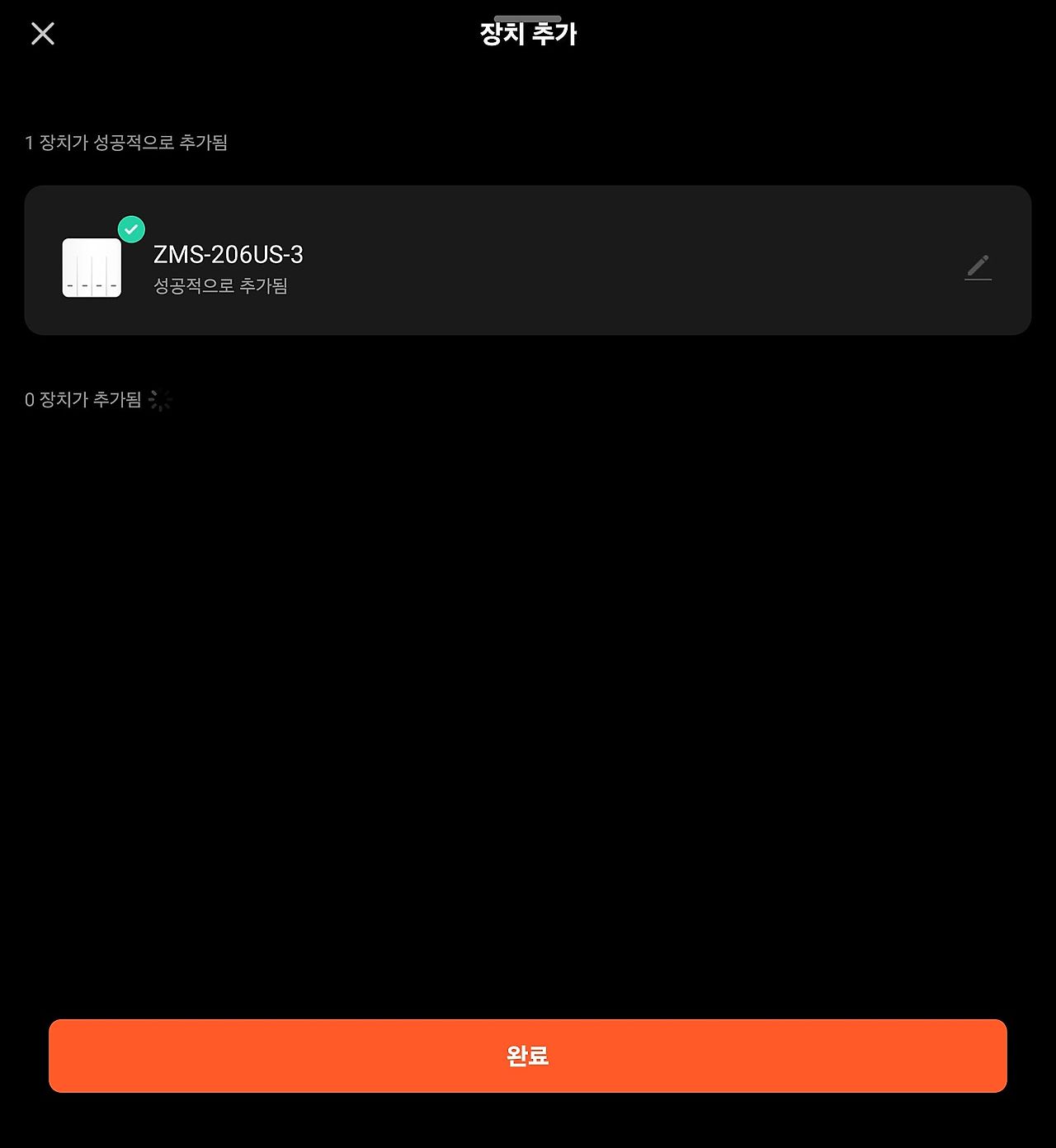

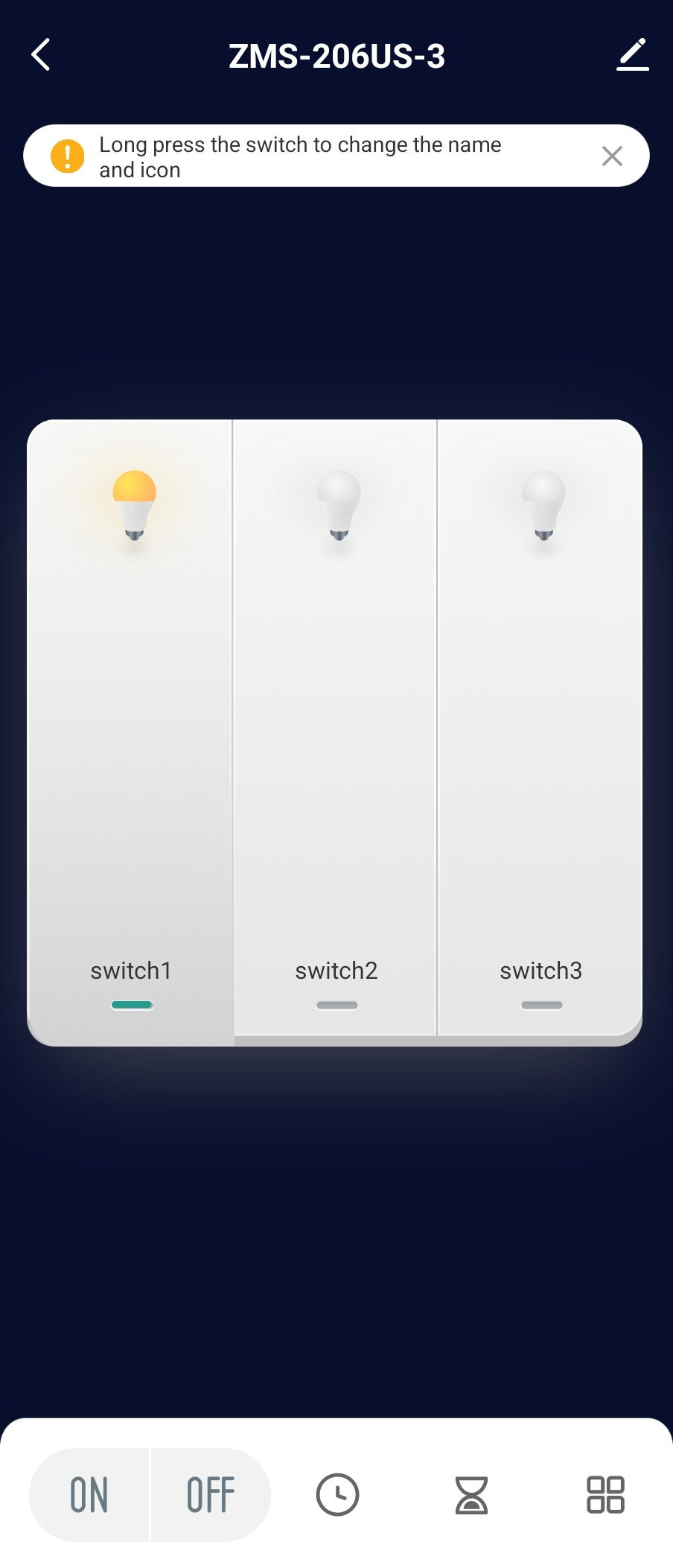

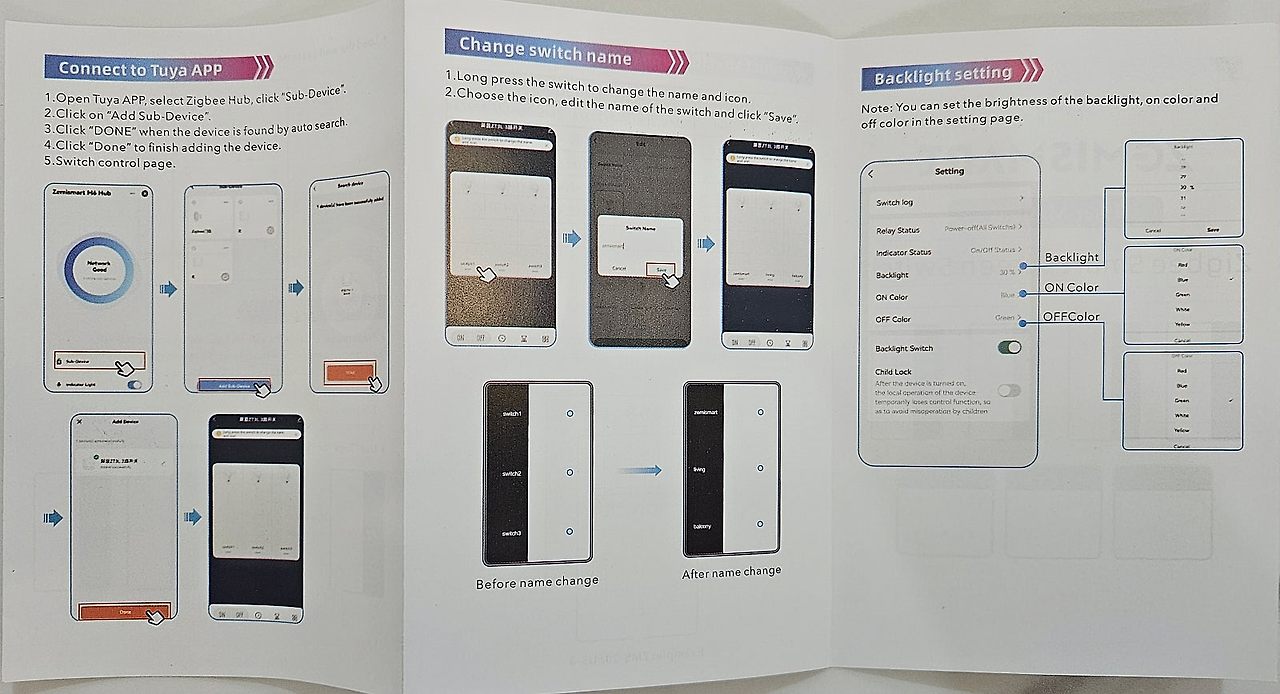

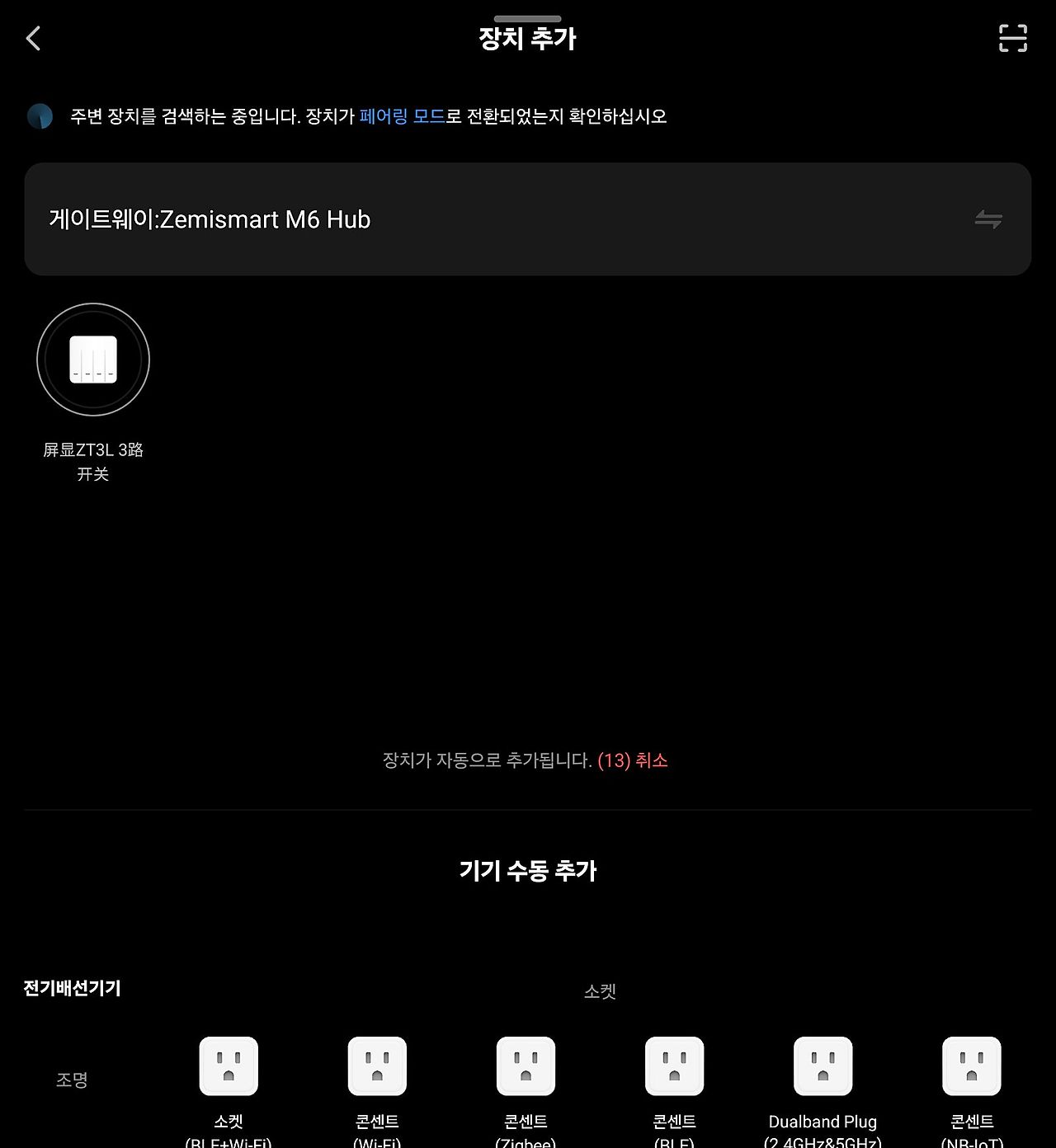

투야스마트앱에서 제미스마트허브로만 기기를 찾을수 있네요~

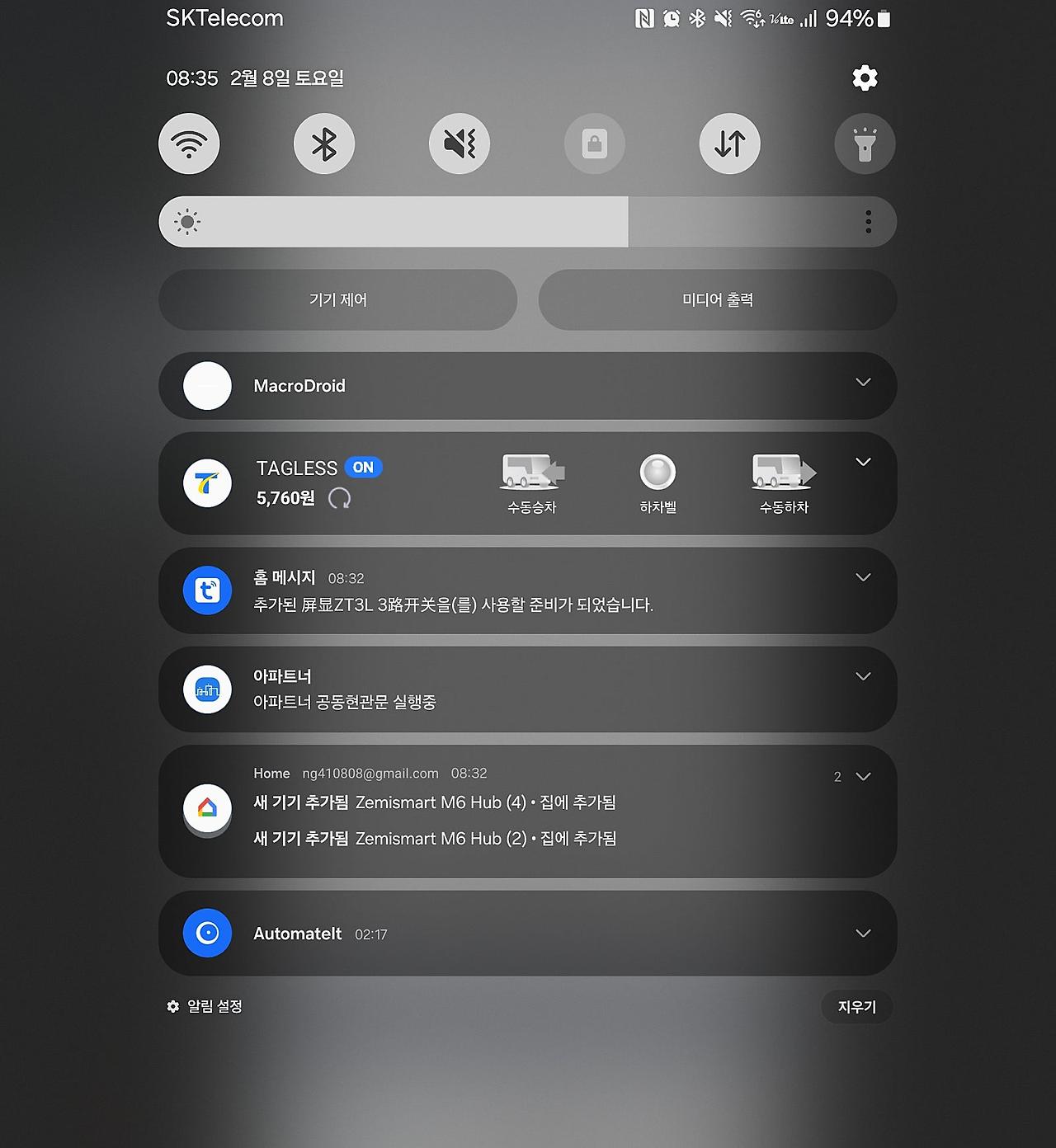

매터로 미리 연동해놔서 그런지 연결후에는 자동으로 구글홈과 연동이 되네요

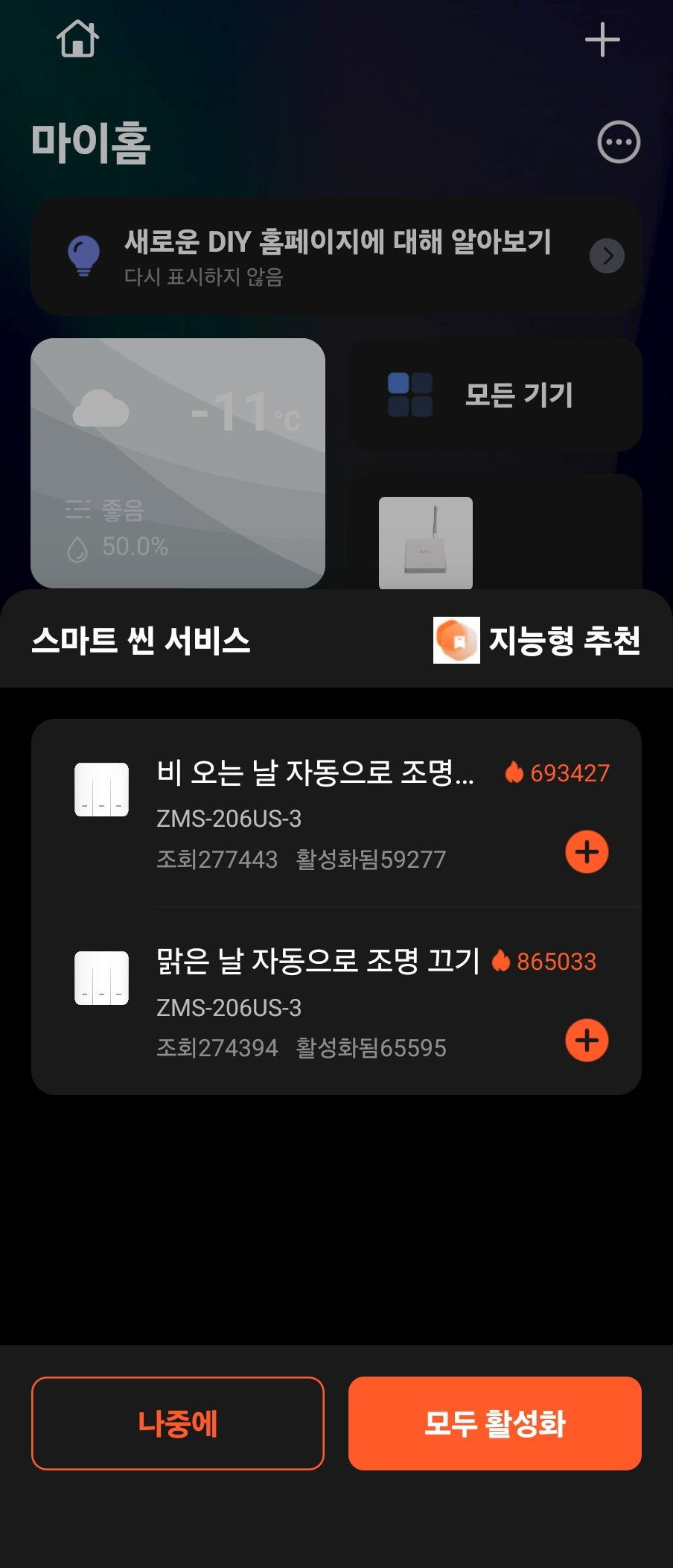

좋은 자동화를 추천해주네요

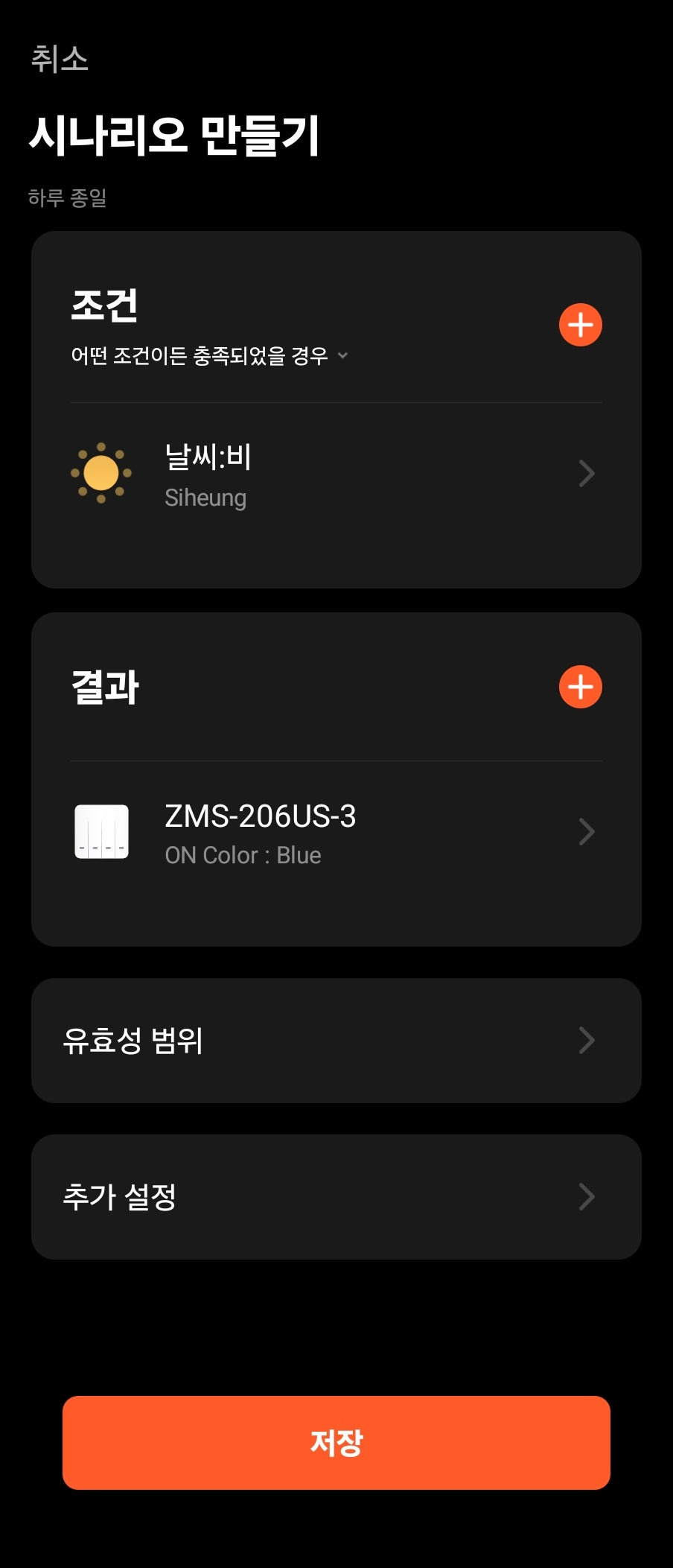

비가 오게 되면 파란색 으로 색상을 변경해서 쓸수 있네요
인체감지를 하기 때문에 지나가게 되면 색상으로 날씨를 간접적으로 알수 있어요
(문제는 투야앱에서 알려주는 날씨 정확도는 저도 잘모르겠습니다... ㅎㅎ)

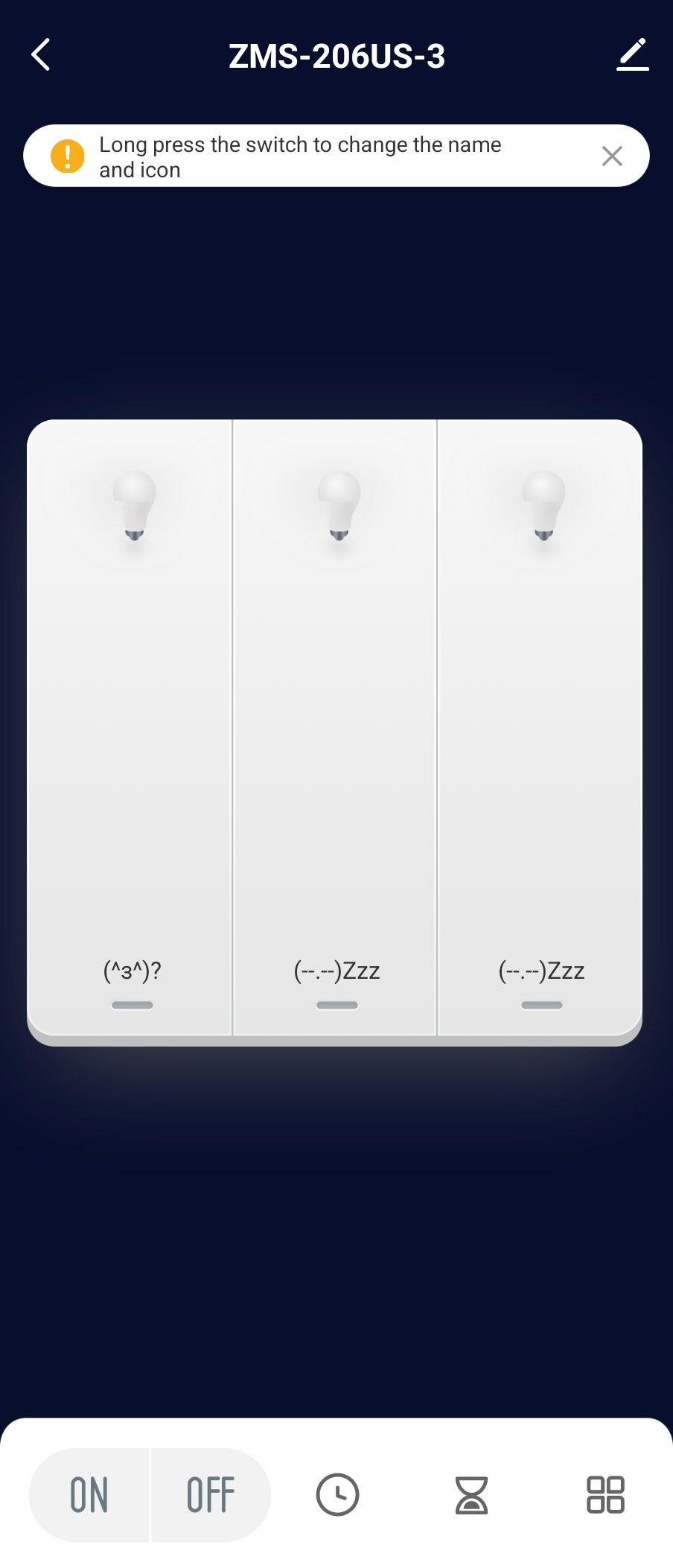

길게 꾹눌르면 설정을 바꿀수있어요
아이콘은 변경이 안되고, 대부분의 특수문자는 죄다 사용안됩니다. 한글도 안되는게 아쉽네요
소음은 거슬리지 않는선에서 껏다 켜지는 소음이에요
일반적인 물리 스위치 똑딱 소리 보다 훨씬 작게 들리네요

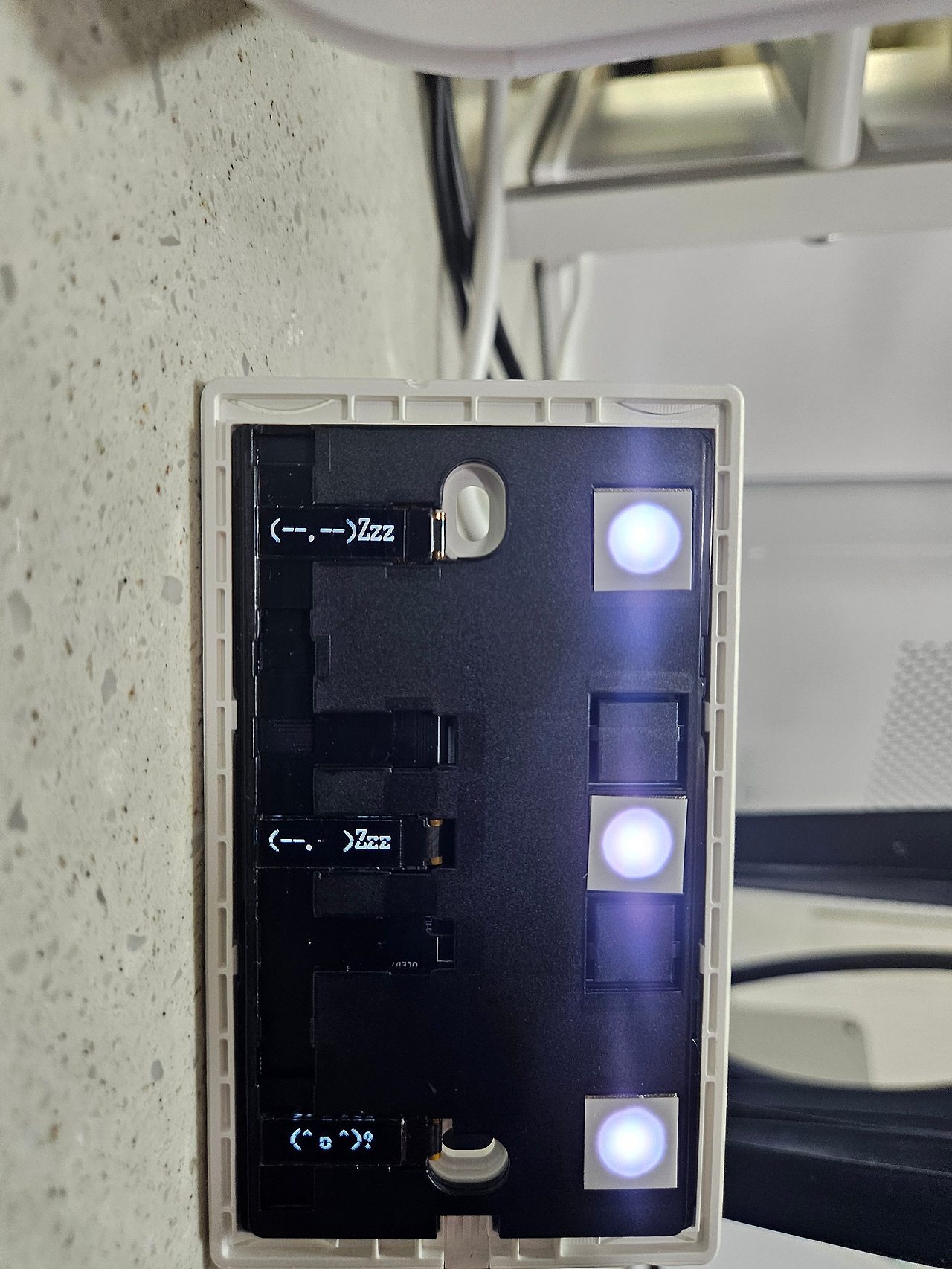

감지거리는 적당한 거리에 다가가면 모션이 감지되서 디스플레이에 글자가 보이고
움직이는 물체가 감지 안되면 10초 뒤에 자동으로 꺼지네요
해당 스위치 근처에 회전형 선풍기 같은것을 사용시에는 사람이라고 간주하고 켜질수도 있겟네요
최종 이미지는 실제로 복도쪽에 지나가는 팬트리에 달고나서 업데이트 하도록 하겠습니다.
복도를 지나갈때마다 색깔로 날씨를 간접적으로 확인 할수 있는 스위치 이지만
투야앱에 날씨가 정확할진 모르겠....

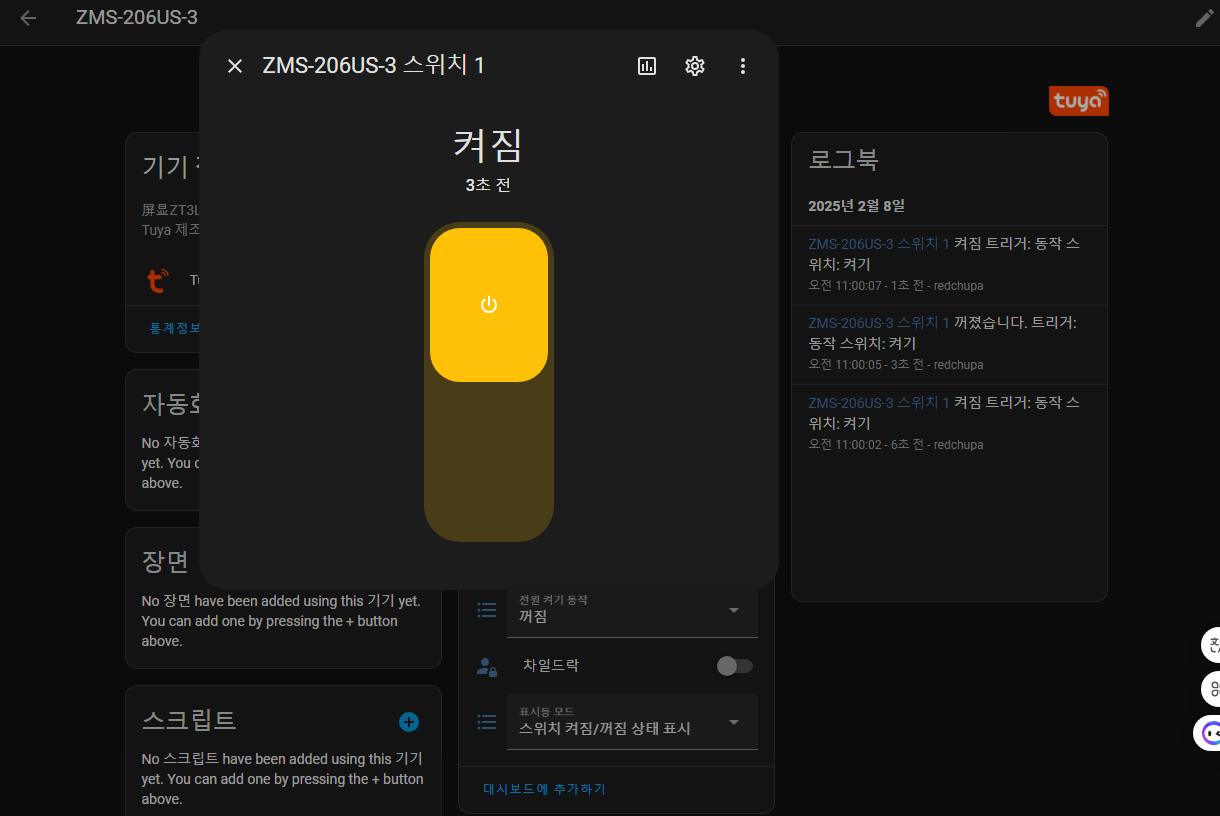

아무튼 투야 앱에 연동했으니, HA에서도 연동되는지 봐야겠지요??
HA에서는 켜고 끄기 자동화만 가능한 상태이고 색상 변경은 안됩니다.
따라서 색상 변경을 하는 자동화는 불가능 하겠네요
------------------------------------------------------------------------------------------------------
[결론]
[제품 특징 요약]

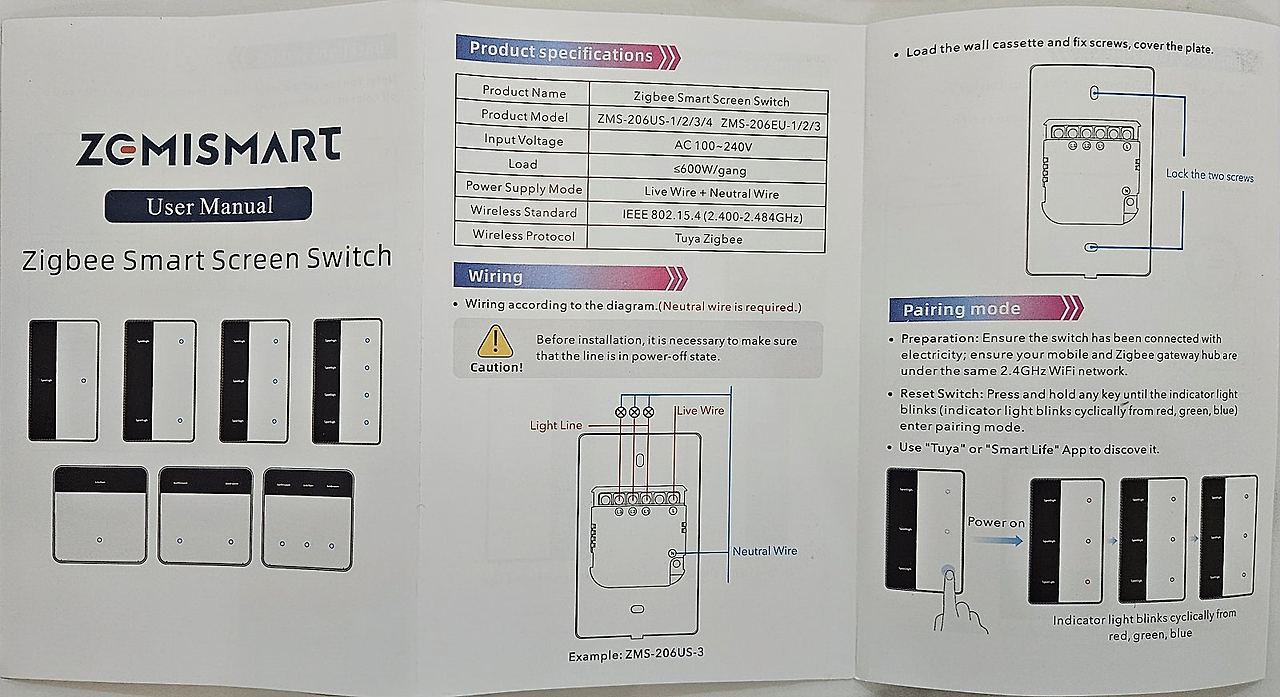

지그비 통신, 중성선 필수, 손가락 터치형 제품(손가락만 되요)
모션을 감지해서 디스플레이 자동 On

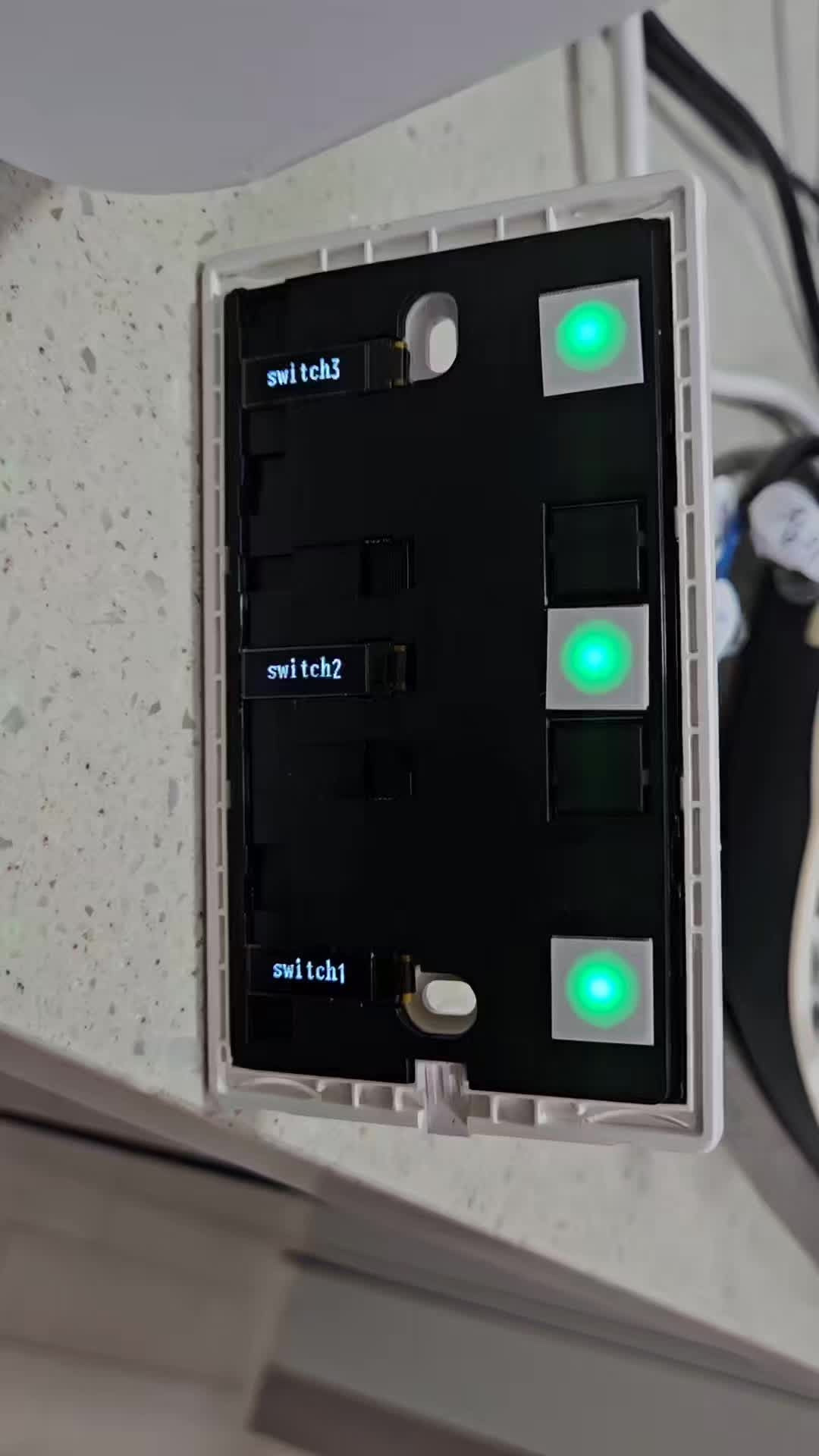

디스플레이에 영어문자 10글자를 적을수 있습니다.
투야스마트앱에서 밝기, 색상을 변경 할수 있습니다
[아쉬운점]

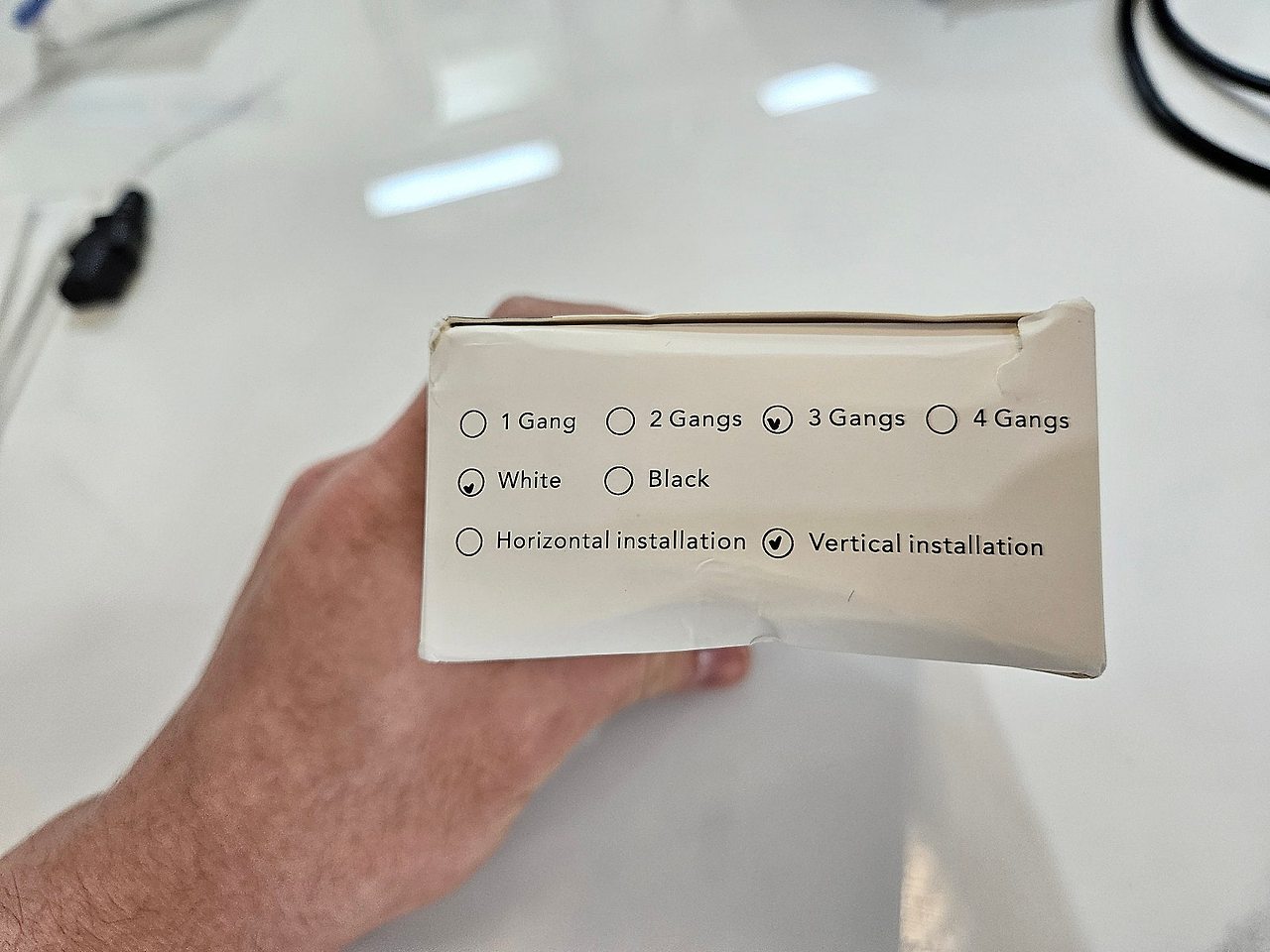

- 저는 3구밖에 판매안해서 3구를 샀는데 4구 짜리가 이미지에 있는거보니 4구도 곧 판매할 것 같네요
- 투야스마트 앱에서 글자를 자동으로 변경하는 자동화는 없네요
[주의사항]
- 한국 1구 스의치박스의 가로폭이 4.1mm 인데, US 규격은 4.6mm 라 낄수가 없으므로
사전에 가로폭 치수를 재보고 설치하시고, 가로폭이 좁으면 깍아내던지 하셔야 합니다.

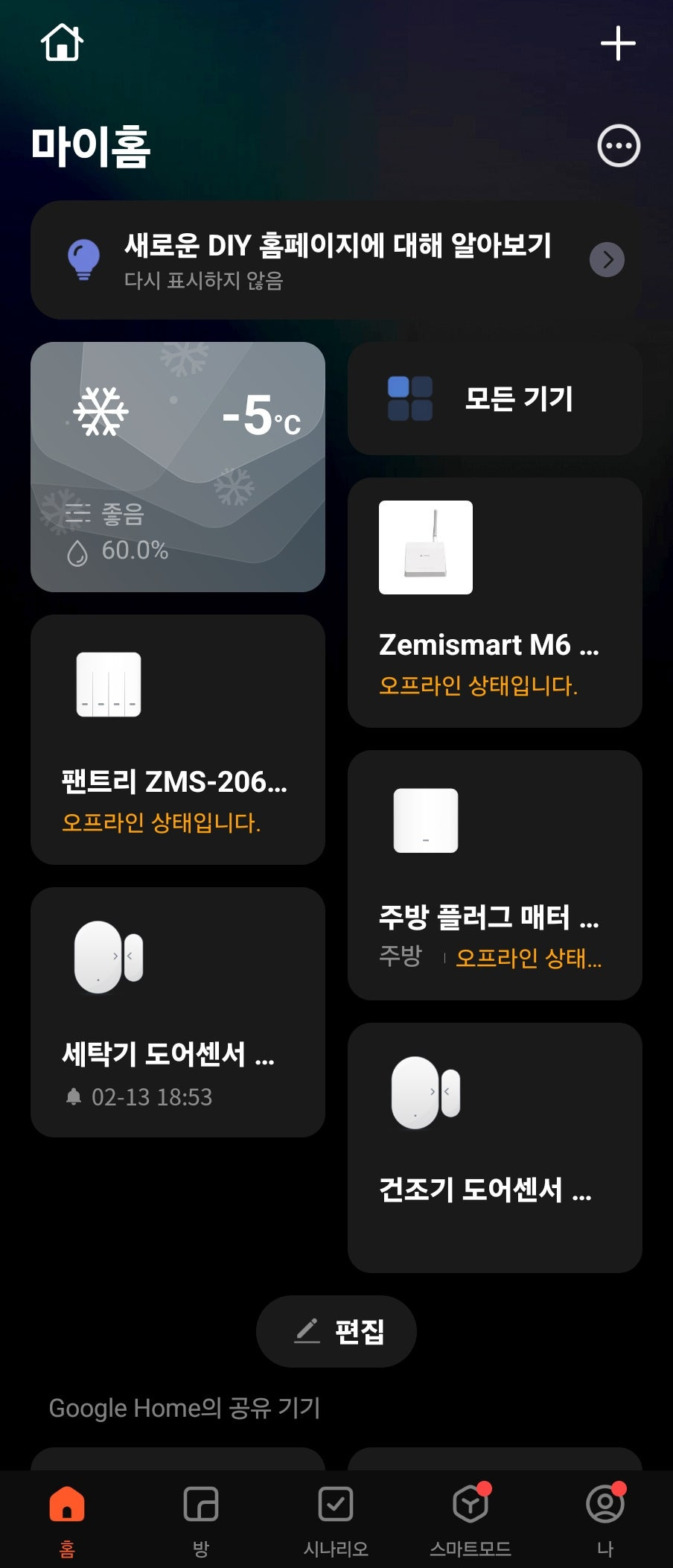

- 주기적으로 연결이 해제됬다 연결됬다 하는 문제가 있었는데,
M6 허브 전원어뎁터를 사용안하고 셋톱박스 USB 꼽는데에다가 전원연결해서 사용해서 그랬던거 같습니다.
5V 1.0A 전원어뎁터를 사용하고 다시 페어링하니까 아래 그림 처럼 연결끊킴 현상이 해결 완료 됬습니다.
