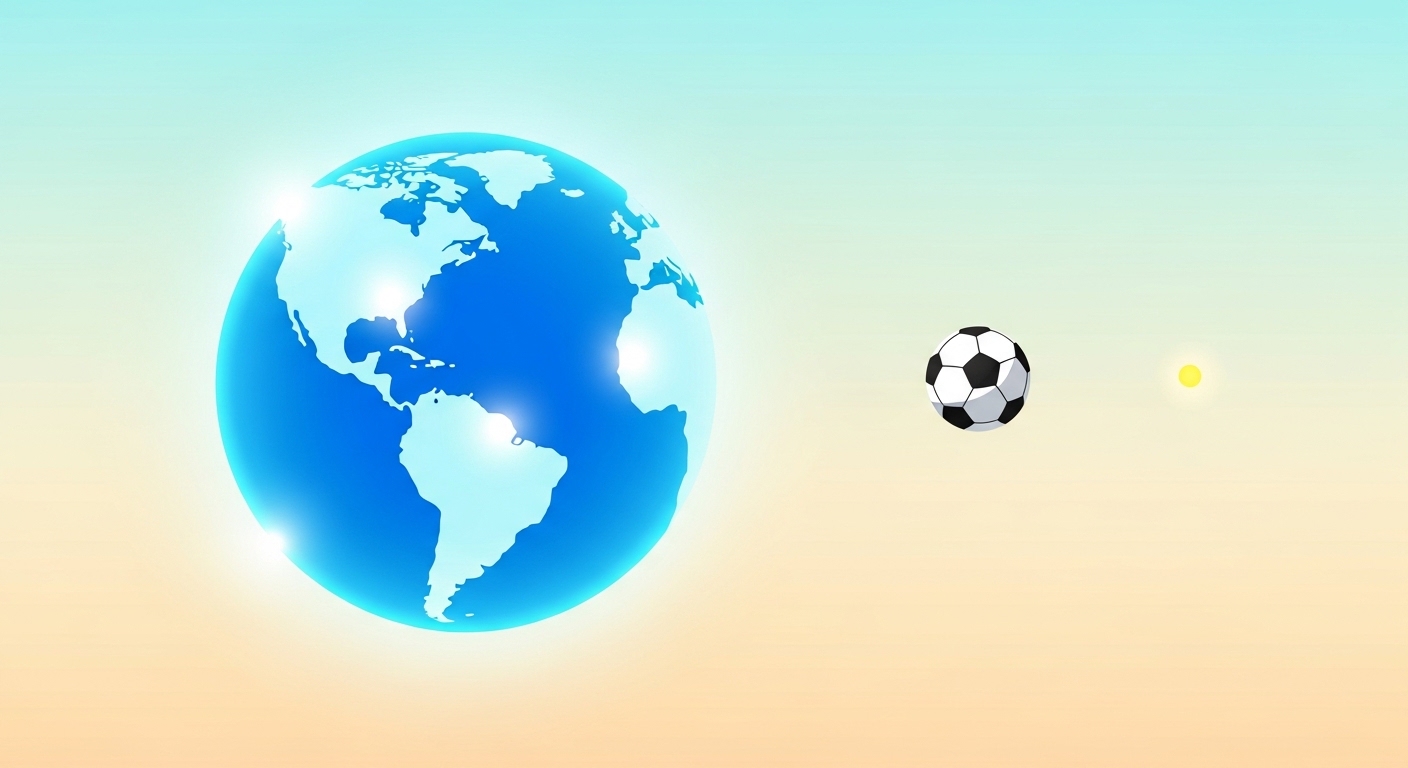

지구와 축구공의 비율이 축구공과 나노 입자의 비율과 같다
팩트나노미터(nm, nanometer)는 10⁻⁹m, 즉 10억 분의 1미터입니다. 숫자만 보면 감이 잘 오지 않으니 단계별로 크기를 비교해 보겠습니다.
1m → 우리 키 정도
1mm (밀리미터) → 1,000분의 1m, 자 눈금 한 칸
1μm (마이크로미터) → 1,000,000분의 1m, 세균 하나 크기
1nm (나노미터) → 1,000,000,000분의 1m, 원자 몇 개 크기
머리카락 굵기는 약 50~100μm(마이크로미터)인데, 나노미터는 그보다 수천~수만 배 더 작습니다. 가장 직관적인 비유는 이것입니다.
지구를 축구공 크기로 줄였을 때, 그 축구공이 나노 입자에 해당하는 크기입니다.
우리 눈이 빛을 인식할 수 있는 가시광선의 파장은 약 380~700nm입니다. 빛 자체의 파장보다 작은 물체는 빛이 닿아도 반사·굴절이 제대로 일어나지 않기 때문에 광학 현미경으로도 볼 수 없습니다. 나노 기술이 다루는 수십 나노미터 이하의 세계는 전자빔이나 특수 탐침을 이용한 장비 없이는 관측 자체가 불가능합니다.
참고로 수소 원자 하나의 직경은 약 0.1nm이며, 원자핵(양성자)의 크기는 약 10⁻¹⁵m(펨토미터) 영역입니다. 나노 기술이 다루는 영역은 원자 수백~수천 개가 모인 클러스터 수준이라고 이해하면 됩니다.

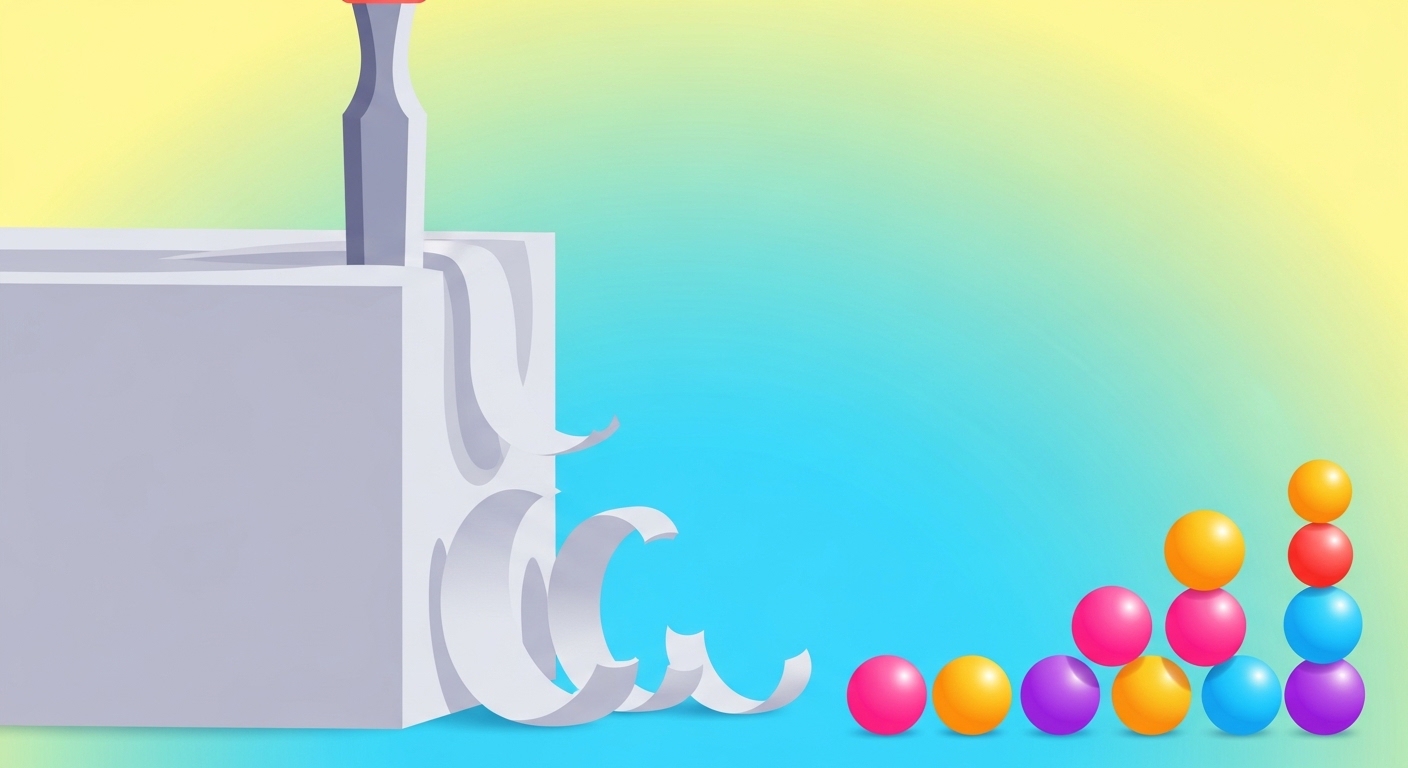

왼쪽: 탑다운 방식(큰 덩어리를 깎아 나노 구조 제작), 오른쪽: 바텀업 방식(원자를 쌓아 올려 제작)
팩트나노 소재 제조 방식은 크게 두 가지로 나뉩니다.
마치 조각가가 큰 대리석 덩어리를 깎아 작품을 만들듯, 큰 덩어리에서 불필요한 부분을 제거해 나노 구조를 만드는 방식입니다. 반도체 제조에 사용되는 리소그래피(Lithography) 기술이 대표적입니다.
사진 인화 원리와 비슷합니다. 반도체 웨이퍼 위에 빛에 반응하는 물질(포토레지스트)을 바른 뒤, 마치 도장 찍듯 빛으로 원하는 패턴을 새기고, 나머지 부분을 화학적으로 제거해 회로를 만드는 기술입니다. 현재 최신 반도체 공정은 2nm 선폭까지 구현되고 있습니다. 머리카락 굵기의 약 3만 분의 1에 해당합니다.
레고 블록을 아래에서부터 하나씩 조립하듯, 원자나 분자 단위부터 조립해 구조물을 만드는 방식입니다. 두 가지 세부 방법이 있습니다.
- 화학적 합성: 용액 속에서 원자들이 자연스럽게 모여 클러스터를 형성하도록 조건을 설계합니다. 공장에서 대량 생산이 가능한 방식입니다.
- STM 조작: 주사터널링현미경(STM)을 이용해 원자 하나하나를 직접 이동시킵니다.
극도로 뾰족한 금속 탐침을 나노미터 수준으로 물질 표면에 가까이 대면, 탐침과 표면 사이에 전류가 흐릅니다(이를 '터널링 전류'라 합니다). 이 전류의 크기가 탐침과 표면의 거리에 극도로 민감하게 반응하기 때문에, 탐침을 표면 위로 스캔하면 원자 하나하나의 위치를 지도처럼 그릴 수 있습니다. 나아가 전류 세기를 조절해 원자를 직접 밀거나 당기는 것도 가능합니다. 마치 눈에 보이지도 않는 바둑돌을 자기력으로 조금씩 밀어 옮기는 것과 비슷합니다.
팩트 — 역사적 사례1989년 IBM 연구진은 STM을 이용해 니켈 표면 위에 제논(Xenon) 원자 35개를 하나씩 배치해 'IBM'이라는 글자를 만들었습니다. 인류 최초로 원자를 개별 조작한 이 사건은 나노 기술의 가능성을 세상에 알린 상징적인 순간입니다. STM을 발명한 게르트 비니히(Gerd Binnig)와 하인리히 로러(Heinrich Rohrer)는 이 업적으로 1986년 노벨 물리학상을 수상했습니다.
팩트나노 기술이 단순한 '소형화 기술'이 아닌 이유가 여기에 있습니다. 물질을 나노 크기로 줄이면 기존에 없던 완전히 새로운 물리·화학적 특성이 나타납니다.
예를 들어 금(Gold)은 노란색 금속이지만, 나노 입자로 만들면 크기에 따라 빨간색, 주황색, 보라색 등 다양한 색을 띱니다. 같은 물질인데 색이 달라지는 이유, 이것이 나노 세계의 핵심입니다.
덩어리 안쪽 원자들은 사방에서 다른 원자들에 둘러싸여 안정된 상태입니다. 하지만 표면 원자는 한쪽 면이 외부에 노출돼 결합이 불완전하고 불안정합니다. 도시 한가운데 있는 사람은 사방이 건물로 둘러싸여 있지만, 가장자리 사람은 한쪽이 트여 더 취약한 것과 비슷합니다.
팩트나노 크기가 되면 불안정한 표면 원자의 비율이 매우 높아져, 전체 물질이 훨씬 낮은 온도에서도 녹을 수 있습니다. 예를 들어 금 덩어리의 녹는점은 약 1,064°C이지만, 금 나노 입자는 그보다 훨씬 낮은 온도에서 녹기 시작합니다.
팩트물질의 원자 배열 구조(결정 구조)도 나노 크기에서는 바뀔 수 있습니다. 이에 따라 굴절률·유전율 같은 광학·전기적 특성도 달라집니다.
팩트퀀텀닷 디스플레이의 핵심 원리입니다.
원자 안의 전자는 특정 에너지 값만 가질 수 있습니다. 수많은 원자가 모인 덩어리 반도체에서는 이 허용 에너지 값들이 매우 촘촘하게 모여 '에너지 밴드'처럼 연속적인 띠를 형성합니다. 피아노 건반이 88개면 음이 촘촘하게 이어지는 것처럼요.
반도체를 나노 크기로 극도로 작게 만들면, 이 촘촘한 에너지 밴드가 다시 원자처럼 몇 개의 불연속적인 에너지 준위로 분리됩니다. 피아노 건반이 3~4개만 남은 것과 같습니다. 전자가 높은 에너지 준위에서 낮은 에너지 준위로 내려올 때 빛을 방출하는데, 이 준위 간격이 크기에 따라 달라지기 때문에 나노 입자의 크기를 조절하면 방출되는 빛의 색깔을 마음대로 바꿀 수 있습니다.
팩트반도체 회로의 선폭이 수 나노미터 이하로 줄어들면, 전자가 물리적 장벽을 '뚫고 통과'하는 현상이 나타납니다.
일상에서 공은 벽 앞에 오면 멈춥니다. 넘어갈 에너지가 없으면 통과할 수 없죠. 그런데 양자 세계의 전자는 확률적으로 벽을 통과할 수 있습니다. 유령처럼 잠긴 문을 통과하는 것과 비슷합니다. 이 현상은 회로가 극히 작아질 때 전자가 격리돼야 할 공간을 무시하고 넘어가 버리기 때문에, 현재 반도체 초미세화의 가장 큰 물리적 한계 중 하나입니다.
퀀텀닷은 크기가 작을수록 파란빛, 클수록 붉은빛을 냅니다
팩트퀀텀닷(Quantum Dot)은 직경 약 2~10nm 크기의 반도체 나노 결정입니다. 양자 구속 효과 덕분에 크기를 바꾸는 것만으로 방출하는 빛의 색깔을 정밀하게 조절할 수 있습니다. 2~3nm이면 파란색, 5~6nm이면 녹색, 7nm 이상이면 빨간색 빛을 냅니다.
인공적으로 에너지 준위를 설계할 수 있다는 점에서 퀀텀닷을 '인공 원자(Artificial Atom)'라고도 부릅니다. 자연계의 원자(네온, 수은 등)는 고유한 색깔이 정해져 있지만, 퀀텀닷은 크기를 조절해 원하는 색깔의 빛을 만들어낼 수 있습니다.
팩트퀀텀닷 연구는 2024년 노벨 화학상을 수상했습니다. 흥미로운 것은 이 발견이 처음부터 나노 기술을 목표로 한 것이 아니라, 다른 연구를 하다가 우연히 발견됐다는 점입니다.
- 알렉세이 에키모프(Aleksei Ekimov) 박사: 1980년대 초 러시아에서 광통신용 유리 광섬유를 연구하던 중, 유리 속 반도체 나노 입자의 크기에 따라 흡수하는 빛의 파장이 달라지는 현상을 발견했습니다.
- 미국 벨연구소(Bell Labs): 태양전지 효율을 높이기 위해 반도체를 잘게 쪼개는 연구를 하다가 같은 현상을 독립적으로 확인했습니다.
| 구분 | 청색 광원 | 적·녹색 광원 | 특징 |
|---|---|---|---|
| QLED | 무기 반도체 LED | 퀀텀닷 | 삼성 주력 라인업 |
| QD-OLED | 청색 OLED | 퀀텀닷 | OLED 명암비 + QD 색표현 결합 |
| QDLED 개발중 | 퀀텀닷 | 퀀텀닷 | RGB 전부 QD 구현, 차세대 목표 |
| Micro LED | RGB 무기 반도체 LED | — | 최고 화질, 극히 높은 가격 |
팩트청색 퀀텀닷이 어려운 이유: 청색 빛을 내려면 더 작은 크기가 필요한데, 크기가 작아질수록 표면에 노출된 원자 비율이 더 높아져 결함이 많아집니다. 결함은 전자가 빛 대신 열로 에너지를 소실하는 경로가 되기 때문에 발광 효율이 급격히 떨어집니다.
팩트Micro LED 가격이 비싼 이유: 4K UHD TV는 약 830만 픽셀, RGB 소자를 합하면 약 2,490만 개의 마이크로 LED를 한 땀 한 땀 기판 위에 정밀하게 심어야 합니다. 이 공정 비용이 극히 높아 현재는 초대형 사이니지나 일부 최고급 제품에만 쓰이고 있습니다.
팩트나노 기술은 이미 우리 생활 깊숙이 들어와 있습니다.
스마트폰에 들어 있는 프로세서와 저장 칩이 모두 나노미터 단위 공정의 산물입니다. 물리학자 리처드 파인만(Richard Feynman)이 1959년 강연에서 "바늘 끝에 브리태니커 백과사전 24권을 저장할 수 있다"는 개념을 제안했을 때 사람들은 황당한 상상으로 여겼지만, 오늘날 스마트폰은 그 수준을 이미 훨씬 넘어섰습니다.
탄소 원자들이 육각형으로 연결된 그물 구조를 원통형으로 돌돌 말아 놓은 형태입니다. 직경이 수 나노미터에 불과하지만 강철보다 수십 배 강하고, 전기 전도성도 구리에 필적합니다.
탄소 원자들이 육각형 벌집 모양으로 연결된 원자 한 층 두께의 2차원 소재입니다. 투명하고, 강하고, 전기가 잘 통하며 열 전도성도 뛰어납니다. 2010년 노벨 물리학상을 수상한 소재입니다.
이 두 소재는 현재 복합소재 강도 강화, 배터리 전극의 전도도 향상, 방열 소재 등에 활용됩니다.
팩트게코 도마뱀이 유리벽을 타고 다닐 수 있는 이유는 발바닥에 수백만 개의 나노~마이크로 크기 미세 털(세타이, Setae)이 있기 때문입니다. 이 미세 털들이 표면과의 접촉 면적을 극대화해 화학 접착제 없이도 분자 간 인력(반데르발스 힘)만으로 달라붙습니다. 이를 모방한 건식 접착 테이프와 로봇 발 연구가 활발히 진행 중입니다.
팩트가설적 전망자율주행차에 쓰이는 적외선 감지 센서는 현재 진공 증착 공정으로 제조해 가격이 매우 비쌉니다. 나노 입자 기반 용액 공정(Solution Process)으로 센서를 제조하면 인쇄하듯 저렴하게 만들 수 있다는 전망이 있습니다. 실현되면 자율주행차 보급 비용을 획기적으로 낮출 수 있습니다.

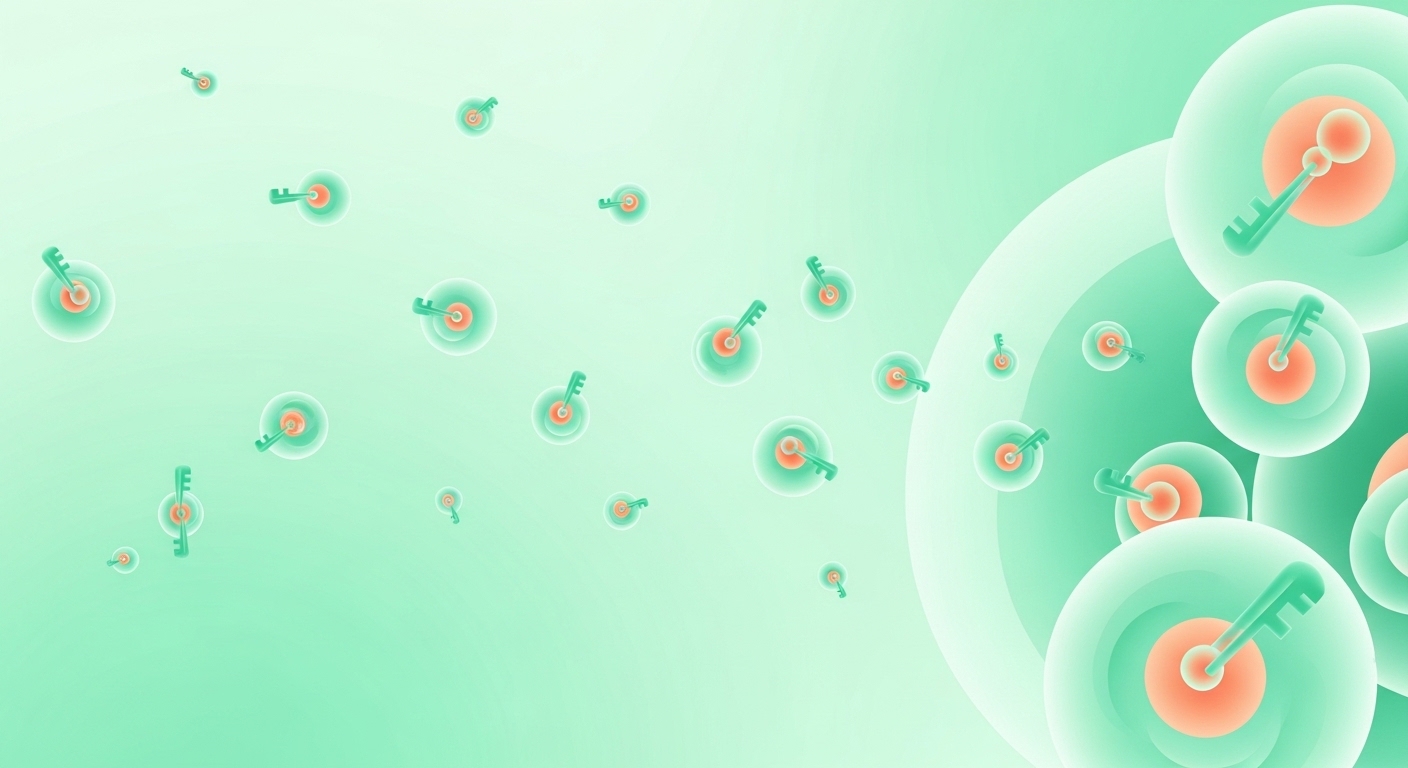

나노 입자 표면에 붙은 리간드가 암세포의 특이 수용체를 인식해 약물을 전달한다
팩트나노 입자는 크기가 작을수록 표면적 대비 부피 비율이 극히 커집니다.
팩트 — 연구 및 일부 임상 적용 중암세포는 정상 세포와 달리 표면에 특이한 단백질 수용체를 발현합니다. 나노 입자 표면에 이 수용체에 결합하는 리간드(자물쇠에 맞는 열쇠 같은 분자)를 붙이면, 나노 입자가 암세포만 찾아가 약물을 전달할 수 있습니다. 기존 항암제는 정상 세포도 공격해 심각한 부작용을 유발하지만, 이 방식은 부작용을 크게 줄일 가능성이 있습니다.
연구 단계금 나노 입자(Gold Nanoparticle)는 특정 파장(주로 근적외선)의 빛을 흡수해 열을 방출하는 특성이 있습니다. 암세포 주변에 금 나노 입자를 축적시킨 뒤 외부에서 빛을 쏘면, 나노 입자가 열을 내며 암세포를 내부에서 태워 죽일 수 있습니다.
팩트 — 중요나노 입자를 체내에 투입할 때는 반드시 표면 코팅이 필요합니다. 코팅 없는 나노 입자는 서로 뭉치거나, 의도치 않은 세포에 달라붙거나, 면역 반응을 유발할 수 있습니다. 과거 항균 목적으로 사용된 은 나노 입자(Silver Nanoparticle) 코팅 제품이 실제로 인체 세포에도 독성을 나타내 문제가 된 사례가 있습니다.
가설 / 연구 진행 중나노 입자가 세포 내로 유입됐을 때 장기적으로 어떤 면역 반응을 일으키는지, DNA에 영향을 주지는 않는지에 대한 연구가 현재도 진행 중입니다. 의료용 나노 소재의 임상 적용은 매우 신중하고 단계적인 검증이 필요합니다.
팩트영화 속 나노 로봇, 즉 몸속을 자유롭게 헤엄치며 병든 세포를 수리하고 나쁜 세균을 제거하는 로봇은 현재 기술로는 구현이 불가능합니다. 로봇이 기능하려면 최소 네 가지가 필요합니다.
1. 감지(센싱): 주변 환경을 파악하는 센서
2. 판단(연산): 어떻게 행동할지 결정하는 처리 장치
3. 구동: 실제로 움직이는 동력 장치
4. 에너지원: 모든 것을 작동시키는 전원
이 네 가지를 나노 크기에 동시에 통합하는 것은 현재 기술의 한계를 훨씬 넘어선 수준입니다. 나노 크기에서 배터리를 만들고 구동 장치를 넣는다는 건, 원자 수백 개로 엔진을 만드는 것과 다름없습니다.
팩트로봇은 아니지만, 나노 입자 자체에 특정 기능을 부여해 '로봇적 역할'을 수행하게 하는 것은 가능합니다. 앞서 설명한 표적 약물 전달이나 광열 치료가 그 예입니다. 이를 기능성 나노 입자(Functional Nanoparticle) 또는 나노 캐리어(Nano Carrier)라고 부릅니다.
팩트자기장이나 초음파로 나노 입자를 원하는 위치로 유도하려 해도, 그 자기장과 초음파가 나노 입자만 선택적으로 움직이고 주변 정상 세포에는 영향을 주지 않게 하는 것이 매우 어렵습니다.
가설 / 미래 전망에너지 저장 기술과 통신 기술이 충분히 소형화된다면, 나노 크기는 아니더라도 마이크로 단위의 체내 작동 의료 기기로 발전할 가능성은 있습니다. 현재 일부 연구에서는 자기장으로 제어하는 마이크로 수영 로봇(micro swimmer)이 동물 실험 수준에서 연구되고 있습니다.
제임스 웹 우주망원경의 18개 거울 조각은 각각 액추에이터로 나노미터 단위 보정이 가능하다
나노 기술과 천문학이 무슨 관계가 있을까 싶지만, 우주를 관측하는 망원경의 거울을 만드는 데 나노미터 수준의 정밀도가 필수입니다.
팩트빛은 파동의 성질을 가지고 있어, 거울 표면이 조금이라도 울퉁불퉁하면 반사된 빛들이 서로 어긋나 간섭 무늬를 만들거나 초점이 흐려집니다. 수 나노미터 수준의 요철도 허용하지 않아야 선명한 영상을 얻을 수 있습니다.
팩트 — 역사적 사건허블 우주망원경(거울 직경 2.4m)은 1990년 발사 직후 심각한 문제가 발견됐습니다. 거울을 검증하는 장비(널 커터, Null Corrector)에 1.3mm의 설계 오류가 있었고, 아무도 이를 알아채지 못한 채 검증이 완료됐습니다. 그 결과 거울 가장자리 곡률이 약 2μm 어긋나 초점이 맞지 않는 흐린 영상만 얻었습니다.
결국 1993년 우주비행사들이 직접 허블 망원경을 방문해 보정 광학 장치(COSTAR)를 설치하는 수리 임무를 수행했습니다. 역사상 가장 높은 곳에서 벌어진 '렌즈 삽입술'이라 불리는 사건입니다.
팩트제임스 웹 우주망원경(JWST)의 주경 직경은 약 6.5m로 18개의 육각형 거울 조각으로 구성됩니다.
각 거울 조각 뒤에는 액추에이터(Actuator)라 불리는 미세 피스톤 장치가 부착돼 있어, 미세 운석 충돌이나 열팽창으로 거울 형상이 바뀌면 실시간으로 보정합니다. 실제로 JWST는 임무 초기 예상보다 큰 운석과 충돌했지만, 보정 작업을 통해 정상 운용되고 있습니다.
가설 / 사고 실험1986년 나노기술 선구자 에릭 드렉슬러(Eric Drexler)가 저서 《창조의 엔진(Engines of Creation)》에서 제안한 가상 시나리오입니다.
영화 터미네이터의 액체 금속 T-1000이나 아이언맨 수트가 주르륵 펼쳐지는 장면도 이 '자기 조립(Self-Assembly)' 개념에서 영감을 받은 것으로 볼 수 있습니다. 현재 대부분의 나노과학자들은 그레이 구를 현실적 위협이 아닌, 기술 윤리와 위험성을 논의하기 위한 사고 실험으로 봅니다.
나노 입자들이 외부에서 설계하지 않아도 분자 간 인력, 전기적 인력 등에 의해 스스로 규칙적인 구조를 형성하는 현상입니다. 비누 분자를 물에 넣으면 자연스럽게 구형 미셀(micelle) 구조를 형성하는 것과 비슷합니다.
팩트가설현재 자기 조립 기술은 나노 패턴 형성, 약물 캡슐화, 자가 치유(Self-healing) 소재 등에 일부 적용되고 있습니다. 다만 SF 영화처럼 원하는 형태를 '명령'해서 만들어내는 수준의 제어는 아직 요원합니다.
팩트그레이 구보다 훨씬 현실적인 위험은 나노 입자의 생체 독성입니다. 나노 입자는 크기가 작아 세포막을 통과하거나 폐, 혈관, 뇌혈관 장벽(BBB)까지 도달할 수 있습니다. 과거 항균 효과를 내세워 침구, 식품 용기, 유아용품 등에 널리 쓰인 은 나노 입자 코팅 제품들이 충분한 생체 안전성 검증 없이 시장에 나왔고, 이후 연구에서 인체 세포 독성이 확인돼 논란이 됐습니다.
팩트CNT, 그래핀, 퀀텀닷 등 핵심 나노 소재의 기초 개념은 미국·유럽·러시아 중심으로 연구·발견됐고 노벨상도 그쪽에서 수상했습니다. 그러나 산업화·제품화에서는 한국이 세계 선두권에 있습니다.
한국은 1980년대 후반부터 반도체 산업을 발판으로 나노 기술 연구에 본격 투자했고, 삼성·LG 등 대기업이 퀀텀닷 디스플레이를 세계 최초로 상용화하는 등 실질적인 성과를 이끌어냈습니다. 소재·에너지·디스플레이·반도체 등 핵심 나노 응용 분야에서 유럽·일본에 비해 산업화 속도가 빠르다는 평가를 받습니다.
가설적 전망반도체 공정이 2nm 수준까지 도달한 지금, 단순 미세화는 물리적 한계에 근접하고 있습니다. 이후의 방향은 나노 기술을 양자 컴퓨팅에 접목하거나, 3차원 집적 방식을 고도화하는 등 기존과 다른 접근 방식이 될 것으로 전망됩니다.
나노 기술은 '작게 만드는 기술'이 아닙니다.
크기가 달라지면 물질의 본질 자체가 바뀌고, 그 새로운 특성을 인류가 어떻게 활용하느냐가 핵심입니다.
반도체, 디스플레이, 의료, 에너지, 우주 탐사까지 — 나노 기술은 이미 우리 삶 곳곳에 들어와 있으며, 앞으로 더 깊숙이 스며들 것입니다.
지금 여러분의 손 안에 있는 스마트폰도, 그 작은 공간 안에 수십억 개의 나노 회로가 숨쉬고 있습니다.
※ 참고: IBM STM 원자 배열 실험(1989), 노벨 화학상(2024, 퀀텀닷), 노벨 물리학상(1986, STM / 2010, 그래핀), NASA 허블·제임스 웹 우주망원경 자료, 성균관대학교 나노과학기술원
